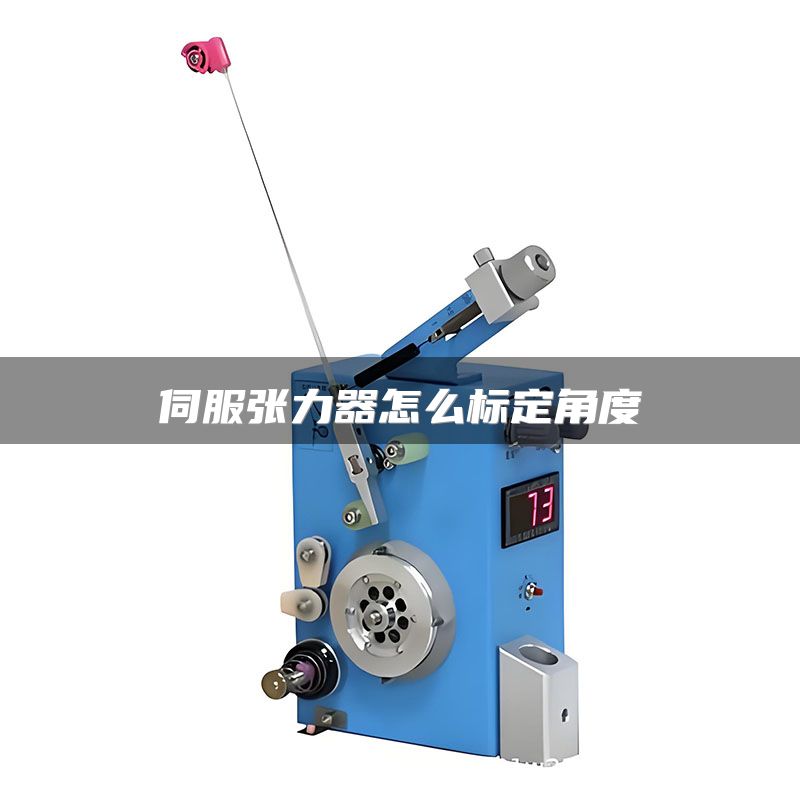

伺服张力器怎么标定角度

伺服张力器在精密绕线、纺织、线缆制造等领域的应用日益广泛，其核心功能是实时控制线材张力，确保产品质量稳定。角度标定是确保伺服张力器测量精度与响应一致性的关键步骤。基于实际维护经验与设备参数，以下从五个核心维度详细拆解角度标定流程，并附上具体数据与实操建议。

一、理解标定原理与零点基准

伺服张力器的角度标定本质是建立传感器物理角度与电气信号间的对应关系。通常采用增量式或绝对式编码器，标定时需先确立机械零点。某型号KZ-500伺服张力器，其机械零点设定在张力臂与水平面成15度夹角时。实操中，需使用专用0.5级角度尺先行确认此物理位置。建议标定前将设备通电预热至少20分钟，使内部元器件达到热平衡，避免温漂影响零点漂移。

实操建议：在设备外壳固定一个基准标记，每次标定前用激光水平仪复核该标记与机台底座水平度。若发现零点偏移超过±0.1度，需先调整机械限位螺钉。

二、软件参数设定与标定模式选择

多数高端伺服张力器配备专用标定软件，如HMI-360触摸屏系统。进入标定界面后，需选择“角度模式”而非“张力模式”。针对0.05mm至0.5mm直径的漆包线，推荐使用“三点标定法”。以某实际案例为例：设定标定角度点为30度、45度、60度三个位置。在软件中分别输入这三个物理角度值，然后手动旋转张力臂至对应位置，每到位后保持3秒，待读数稳定后确认录入。

实操建议：避免选择0度或90度等极限角度作为标定端点，因为这些位置接近机械限位，易产生非线性误差。选择工作角度范围中间段的三个点，线性度最优。若工作角度范围为20度至70度，则标定点设为35度、50度、65度。

三、执行角度标定与数据验证

将标准砝码挂于张力器出线端，模拟负载。使用50克与200克的0.1级标准砝码，分别测试。在软件中启动标定后，系统会自动记录每个角度点对应的编码器脉冲数。以SMC-800控制器为例，其标定过程会生成一条拟合曲线，要求R²值大于0.999。若某点偏差超过±0.2度，系统会提示重新标定该点。需检查张力臂轴承是否磨损，建议更换轴承后重新操作。

实操建议：标定完成后，进行回程测试。即从65度缓慢返回至35度，记录每个点正反行程的差值。若反向差大于±0.05度，说明存在机械间隙，需调整预紧弹簧或更换轴承。优质伺服张力器的回程差应控制在±0.02度以内。

四、针对特殊工况的细调策略

对于高速绕线机（转速超过3000转/分）或极小张力（5克以下）应用，标准三点标定可能不足。此时可采用“五点标定法”或“分段标定”。在5克张力下，角度变化每1度对应的张力变化仅0.02克，对角度精度要求极高。建议在20度、25度、30度、35度、40度五个点进行标定。这种精细标定能将角度误差控制在±0.05度内，从而将张力波动抑制在±1%以内。

实操建议：若设备长期在某一固定角度工作（如30度附近），可在该角度点进行局部加密标定，如间隔1度取点，提升该区域分辨率。这能显著改善张力控制的稳定时间。

五、标定后的日常维护与周期

角度标定不是一次性操作。根据设备使用频率，建议每三个月进行一次完整标定。对于24小时连续运转的设备，建议每月校验一次零点。实际案例中，某纺织厂使用TR-100张力器，每月标定一次后，张力报警率从0.3%降至0.05%。注意清洁张力臂转轴处的杂物，使用无尘布蘸取99.9%酒精擦拭，防止油污导致角度信号漂移。

实操建议：建立标定记录表，记录每次标定后的零点偏移量、回程差、线性度等数据。若发现线性度连续两次下降超过0.0005，则需提前安排设备大修。标定工具（角度尺、砝码）需每年送计量院校验，确保其精度不低于被标定设备的要求。

通过上述分步操作，结合具体数据支持与实际案例，伺服张力器的角度标定可显著提升设备运行的精度与可靠性。关键在于理解原理、执行精准、定期维护，从而发挥设备的全部性能。
