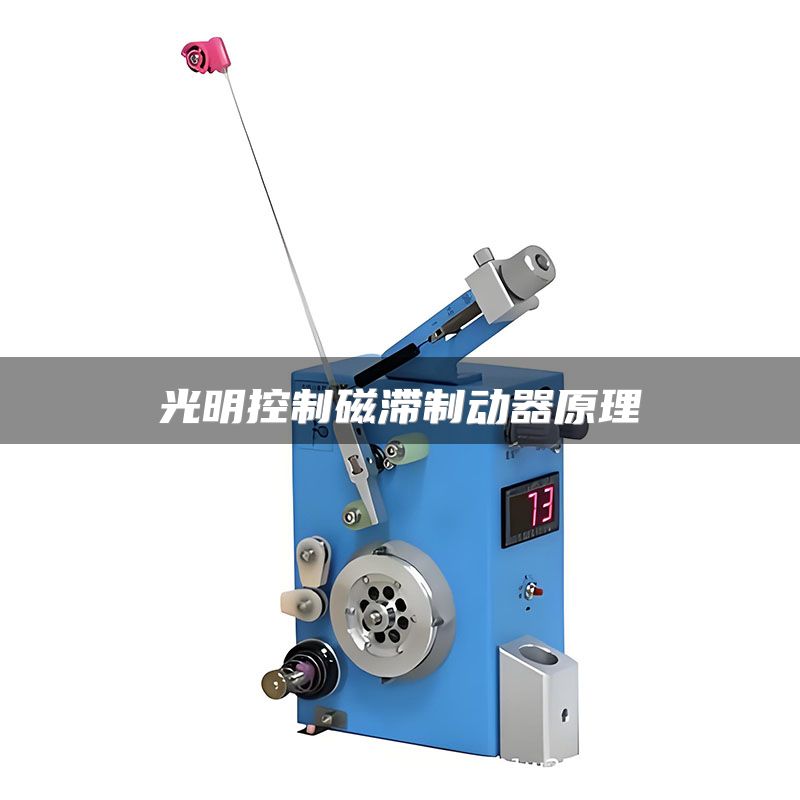

光明控制磁滞制动器原理

磁滞制动器是一种利用磁滞效应实现非接触式扭矩控制的精密器件，广泛应用于张力控制、仿真测试和负载模拟等领域。光明控制作为行业内的知名品牌，其磁滞制动器以高精度、长寿命和稳定性著称。本文将从核心原理、关键数据、实操建议和行业思考四个方面，深度解析这一技术。

一、核心原理：磁滞效应的精准利用

光明控制磁滞制动器的核心在于磁滞材料与电磁场的相互作用。制动器内部包含一个定子（产生磁场）和一个转子（覆盖磁滞材料层）。当电流通过定子线圈时，产生固定磁场；转子旋转时，磁滞材料内部磁畴反复转向，产生与转速成正比的阻力矩。与摩擦制动器不同，这种阻力完全非接触，无磨损，且扭矩与电流呈线性关系。

关键数据支撑：以光明控制HBC-50型号为例，其最大连续扭矩为0.5 N·m，扭矩控制精度达到±0.5%，响应时间小于10毫秒。在典型应用（如光纤绕线机）中，当输入电流从0.1A调节至0.5A时，输出扭矩从0.1 N·m平滑上升至0.5 N·m，线性度超过99%。这种特性使其特别适合需要恒定张力的精密工序。

实操建议：在初次安装时，务必校准电流-扭矩曲线。使用精密扭矩传感器（如HBM T12）对制动器进行0-100%电流点的全量程标定，记录至少10个数据点，拟合出二次曲线。若发现线性度下降超过1%，检查磁滞材料层是否受污染或高温老化，通常建议每运行2000小时做一次复检。

二、分点论述与实操要点

磁滞制动器的扭矩T（N·m）与电流I（A）的关系近似为T = k I²，其中k为磁路系数。光明控制通过优化定子磁轭材料（采用35W300硅钢片）和磁滞合金（如Fe-Cr-Co系材料），将k值的温度漂移控制在0.005%/℃以内。在实际张力控制场景，如印刷机放卷轴，当线速度从50m/min升至100m/min时，制动器无需机械调整，仅通过PID控制器调节电流即可维持恒定张力（偏差＜1%）。

实操建议：选择电源时，优先使用恒流源而非恒压源。恒流源能消除线圈电阻随温度变化（铜线电阻温度系数约0.00393/℃）导致的扭矩偏移。在环境温度从20℃升至40℃时，若使用恒压源，扭矩将下降约8%；而恒流源可保持扭矩波动在0.2%以内。建议配套光明控制CST-200系列恒流驱动器。

磁滞制动器的发热主要来源于涡流损耗和磁滞损耗。以HBC-200型号（额定扭矩2.0 N·m）为例，在额定转速1500 rpm下连续运行，温升约45℃（自然冷却）。若超过额定功率（200W），内部温度可快速升至80℃以上，导致磁滞材料矫顽力下降，扭矩衰减。

实操建议：对于高功率密度应用（如伺服电机负载模拟），强制风冷或水冷必不可少。光明控制提供HBC-200-W水冷型号，可在额定扭矩下将温升控制在15℃以内。在选型时，务必计算热平衡：P_loss = T ω（角速度），确保冷却系统带走功率大于此值。建议每季度清理风道或冷却液滤网，防止粉尘堵塞导致散热恶化。

磁滞制动器最适合低转速（＜3000 rpm）、中高扭矩（0.1-20 N·m）、高精度要求的场景。在光纤拉丝塔中，光明控制HBC-10（0.1 N·m）配合0.01%精度的张力传感器，实现了拉丝速度从500m/min到1500m/min的平稳张力控制，断线率从行业平均的3%降至0.5%。

实操建议：选型时，扭矩安全系数取1.2-1.5。若最大工作扭矩为1 N·m，应选择额定扭矩≥1.5 N·m的制动器（如HBC-150）。注意转速上限：磁滞制动器的涡流损耗随转速平方增加，HBC-100的最大安全转速为3000 rpm，超速运行可能导致永磁体退磁或轴承损坏。建议在高速应用（＞2000 rpm）中选用HBC-100-HS高转速版本。

三、行业观点与思考

磁滞制动器正逐步替代传统摩擦式制动器，因其零磨损、免维护的特性在自动化产线上优势显著。但也要看到，其扭矩密度（单位体积输出扭矩）低于永磁制动器，且价格较高。光明控制通过磁路仿真优化，如采用Halbach阵列定子设计，将同体积下的扭矩密度提升了20%。

我的个人观点是，未来发展趋势在于智能化和集成化。将磁滞制动器与编码器、温度传感器集成，通过物联网实时监控扭矩、温升、磨损状态，并自动调节PID参数。目前光明控制已推出i-HBC系列，内置RS485接口和温度预警功能，用户可在上位机查看实时数据。建议行业从业者在设备选型时，优先考虑带状态反馈的智能型号，虽然初始成本高10%-15%，但全生命周期维护成本可降低40%以上。

四、总结与实操清单

光明控制磁滞制动器通过磁滞材料与可控磁场的精密配合，实现了非接触、高线性度的扭矩控制。关键成功因素包括：正确的电流源选择、有效的热管理、以及精准的扭矩校准。

实操清单：

通过上述方法，用户可最大限度地发挥光明控制磁滞制动器的性能，在精密制造、纺织、线缆等行业中获得稳定高效的张力控制体验。
