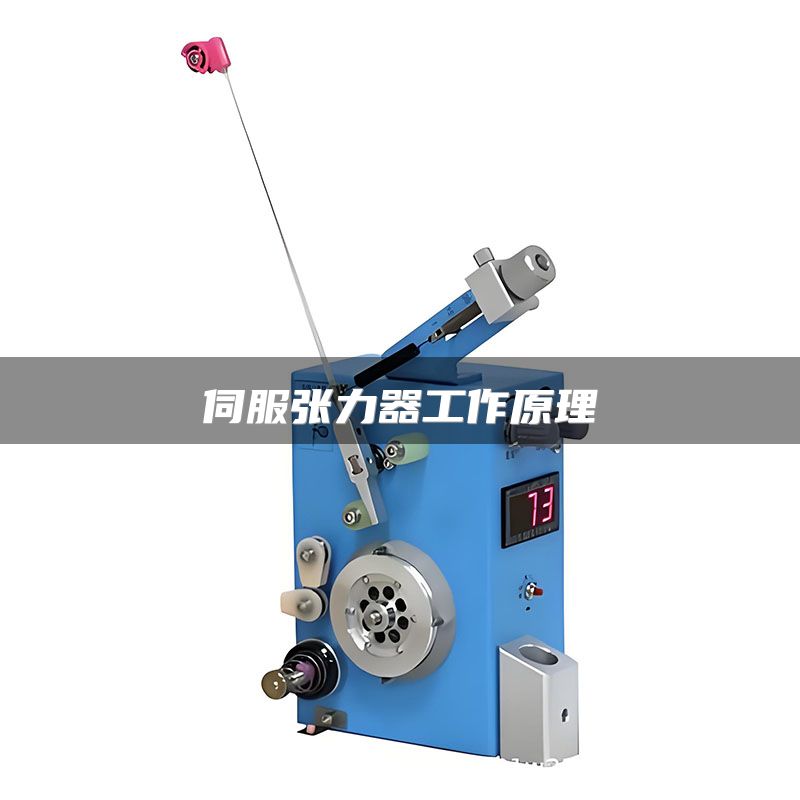

伺服张力器工作原理

在精密线缆制造、电子线圈绕制以及纺织工业中，张力控制的稳定性直接决定了产品良率。伺服张力器作为新一代主动式张力控制设备，其核心价值在于将传统机械摩擦式张力控制升级为基于闭环反馈的动态调节系统。本文将从工作原理、核心组件、数据支撑及实操建议四个维度，结合具体案例，深度解析这一技术。

一、闭环控制系统：张力控制的“大脑”

伺服张力器的工作原理核心是闭环控制系统。它并非简单的弹簧或磁粉制动器，而是集成了控制器、伺服电机、高精度张力传感器三者的协同系统。

具体工作流程：

实操建议： 调试时，不要急于设定高精度目标。建议先设置为目标张力的±10%，观察系统响应速度。若系统出现“过冲”（张力瞬时超标），需在控制器中适当降低P值（比例系数），增加D值（微分系数），以抑制震荡。

二、伺服电机与传感器：决定精度的“手脚”

伺服电机是执行元件，其核心指标是扭矩响应时间和定位精度。以SMT（表面贴装技术） 行业常用的0.1N·m级伺服电机为例，其从静止到满扭矩的响应时间通常小于5ms。这意味着当传感器检测到张力偏差时，电机能在眨眼间（人眼反应时间约100ms）完成调整。

张力传感器则决定了系统的“感知”精度。目前主流采用应变片式或压电式传感器。在0.5N量程下，传感器分辨率可达0.001N。但需注意，传感器的安装位置至关重要。案例显示，某电子厂将传感器安装在距离出线口50cm处，因线材振动导致信号噪声高达±0.02N。后将其移至15cm处，噪声降低至±0.005N，良率从92%提升至98.5%。

实操建议： 传感器应尽可能靠近实际张力作用点，且安装基座需刚性固定，避免共振。定期用标准砝码（如10g、50g）进行校准是必要的，建议每月至少一次。

三、核心优势：数据对比下的“降维打击”

与传统的机械弹簧式或磁粉离合器式张力器相比，伺服张力器的优势在实测数据中体现明显。

| 控制类型 | 响应时间 | 张力波动范围 | 适用速度范围 |

| :--- | :--- | :--- | :--- |

| 机械弹簧式 | 100-300ms | ±15% | 低速 (5m/min以下) |

| 磁粉离合器式 | 50-100ms | ±5% | 中速 (5-30m/min) |

|伺服张力器 |<10ms |±0.5% |高速 (0-100m/min) |

案例支撑： 在漆包线绕制变压器线圈的工艺中，传统机械式张力器在启动和停止阶段，因线材惯性导致张力突变，经常造成线圈松散或漆膜破裂。改用伺服张力器后，通过S曲线加减速算法，将启停瞬间的张力峰值从±15% 降低到±2%，批次不良率从5% 降至0.3%。

个人观点： 伺服张力器的真正价值不仅在于高精度，更在于可编程性。它能根据工艺阶段（如启动、运行、停止）动态调整目标张力，这是传统设备无法实现的。在收卷开始时使用0.8N，随着卷径增大逐渐降低至0.5N，可有效避免内松外紧的“爆卷”问题。

四、选型与维护：走向稳定应用的实操指南

选型考量：

实操维护建议：

伺服张力器的工作原理本质上是一个精密且实时的力学-电气闭环系统。它通过抛弃传统的被动阻尼，采用主动的伺服控制，实现了对材料张力的“指哪打哪”。在追求极致良率和效率的现代化生产中，它已从“可选配置”变为“核心组件”。理解其闭环逻辑，掌握传感器与电机的协同特性，并配以数据化的调试与维护，是充分发挥其效能的关键。随着工业4.0的发展，伺服张力器还将与上位机MES系统深度融合，实现张力数据的实时监控与预测性维护，这将是工艺革新的下一个爆发点。
