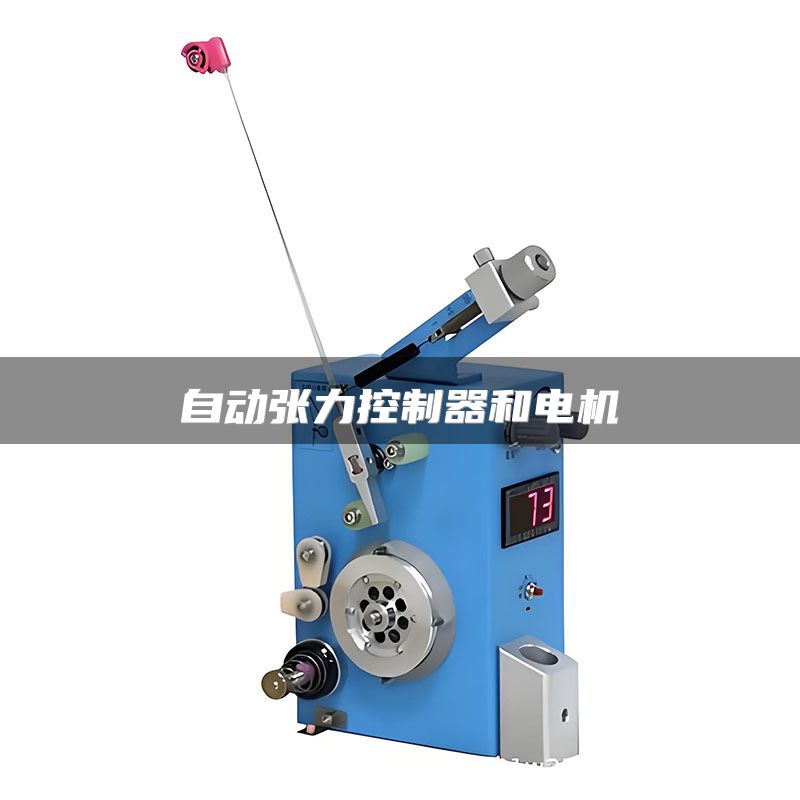

自动张力控制器和电机

在现代工业生产中，卷材加工如印刷、涂布、复合、纺织等工序，对材料张力的控制精度要求越来越高。自动张力控制器与电机作为这一控制系统的核心组件，其协同工作的效率直接决定了产品的良品率和生产效率。本文将从实际应用角度出发，结合具体数据和案例，深入解析自动张力控制器与电机的匹配、选型与调试。

一、 自动张力控制器与电机的核心关系：闭环控制的基石

自动张力控制器并非独立工作，它与电机、传感器（如张力检测器）构成一个闭环控制系统。控制器接收来自传感器的实时张力信号，与设定值进行比较，通过内部PID算法输出控制信号，驱动电机调整转速或扭矩，从而维持张力恒定。

实操案例： 在某涂布机生产线上，使用磁粉离合器作为执行元件时，由于磁粉离合器的响应时间通常为30-50ms，而伺服电机的响应时间可缩短至1ms以内。当生产速度从50m/min提升至100m/min，磁粉离合器控制下的张力波动幅度达到±5%，导致涂层厚度不均。更换为伺服电机+专用张力控制器后，张力波动控制在±0.5% 以内，废品率从3% 下降至0.2%。这个案例清楚表明，执行元件的响应速度直接决定了控制精度。

二、 选型关键：电机类型与控制器参数的匹配

选择何种电机直接决定了控制策略和最终效果。目前主流应用包括交流异步电机（配合变频器）、直流电机（带编码器）和伺服电机。

实操建议一：速度模式与扭矩模式的选择

绕线工序（收放卷）： 推荐使用扭矩模式。随着卷径变化，电机扭矩需与卷径成反比。一个直径100mm的空卷轴，启动扭矩设定为5Nm；当卷径增长至500mm时，控制器应自动将扭矩调整为1Nm，以保证材料表面张力恒定。选择具有“卷径计算”功能的控制器至关重要。

牵引工序（定速）： 推荐使用速度模式。维持速度恒定，利用电机固有的速度刚性抵抗负载波动。控制器输出应为0-10V或4-20mA信号，对应变频器/伺服驱动器的速度指令。

实操建议二：PID参数整定技巧

许多现场工程师直接使用出厂默认PID参数，这往往导致系统振荡或响应过慢。

初调步骤：

真实数据： 某分切机，使用0.4kW伺服电机，卷径变化范围1:6。通过上述方法整定后，启动时张力超调量从30% 降至5%，稳定时间从2秒缩短至0.3秒。

三、 特殊工况下的应对策略：突破常规限制

并非所有场景都能通过标准PID解决。在极低张力（如0.1N）或高速（如600m/min）下，系统容易产生共振。

实操建议三：动态补偿与滤波器

惯量补偿： 当加速或减速时，需要额外的扭矩来克服电机和负载的惯量。高级控制器会提供“加减速补偿”功能。在印刷机的加速段（从0到200m/min，加速时间5秒），若不开启此功能，张力会瞬间飙升20%。开启补偿后，控制器会向电机额外输出2.5Nm的扭矩（根据J=0.05kgm²的转动惯量计算），维持张力不变。

机械共振抑制： 如果系统在特定频率（如15Hz）产生振动，可以在控制器中设置一个带阻滤波器（Notch Filter），中心频率设为15Hz，带宽设为2Hz。这能有效抑制振动，同时不牺牲响应速度。

四、 我的观点与思考：从“控制”到“智能预测”

当前自动张力控制器与电机的结合，更多是“反应式”的——问题出现后才调整。未来的趋势是“预测式”控制。

观点： 利用电机编码器反馈的高精度位置/速度数据（如23位编码器提供8388608个脉冲/圈），结合机器学习算法，控制器可以预判材料特性的变化（如弹性模量漂移）或机械磨损（如导辊轴承阻力增加）。通过分析100ms内的扭矩波动特征，系统能在张力发生实际变化前50ms就开始修正电机输出。这种“前馈+反馈”的复合控制模式，将把张力控制精度从±0.1% 推向±0.01% 级别，这对于锂电池隔膜、光学膜等高端材料的加工至关重要。

实操建议四：数据记录与分析

不要忽略控制器的“历史数据”功能。定期（如每周）导出张力数据和电机电流曲线。若发现张力基线发生0.5% 的漂移，即使仍在公差范围内，也往往是机械部件（如轴承、滑环）磨损的先兆。提前维护，可以避免突发停机造成的巨大损失。某化纤生产线通过分析电机电流的2倍频分量增大，提前更换了有0.03mm磨损的导辊轴承，避免了价值50万元的整批次丝束报废。

自动张力控制器与电机的配合，绝非简单的“1+1=2”。它需要理解被控对象的物理特性（如卷径、惯量、材料弹性），精确匹配电机类型（伺服、变频、直流），并熟练运用PID整定、动态补偿等高级功能。从“控制”走向“智能预测”，将是提升卷材加工核心竞争力的关键。对于设备维护和工艺工程师而言，掌握这些原理和实操细节，远比仅仅懂得“调大P值”或“调小I值”更有价值。
