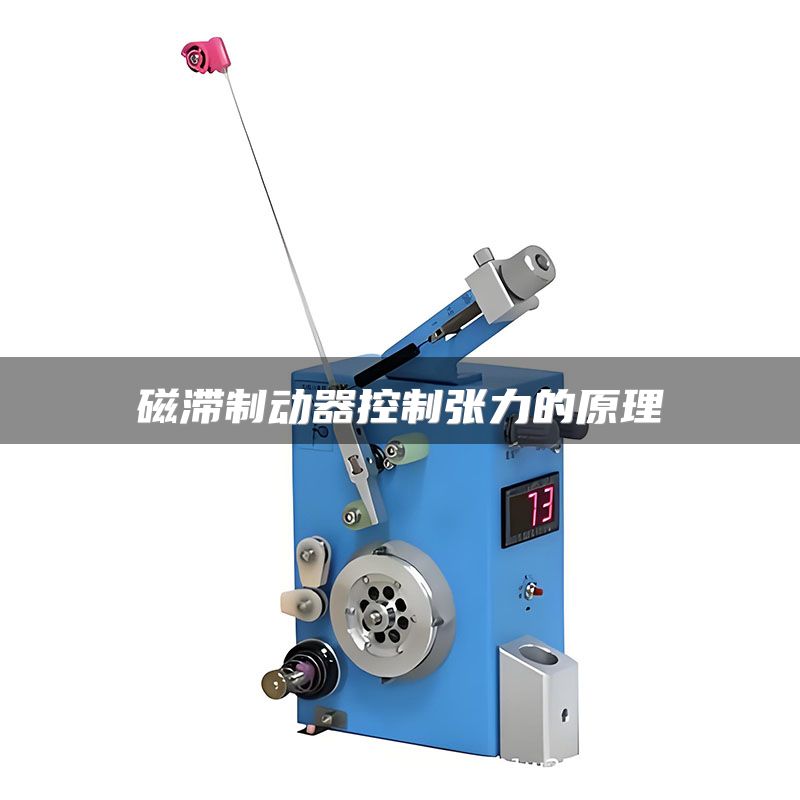

磁滞制动器控制张力的原理

时间:2026-05-18 浏览:553次

磁滞制动器控制张力的核心原理是利用磁滞材料在磁场作用下的磁滞效应,产生恒定且可调的阻力矩,从而实现对卷材张力的精确控制,无需接触摩擦,无磨损且输出平滑。

磁滞制动器控制张力的原理

一、磁滞制动器如何产生张力控制?

磁滞制动器通过以下过程实现张力控制:

  • 结构组成:主要包括定子(内含永久磁铁或电磁线圈)、转子(由磁滞材料制成)和气隙
  • 磁滞效应:当转子在磁场中旋转时,磁滞材料内部的磁畴不断重新排列,消耗能量,产生与转速无关的恒定阻力矩
  • 控制方式:通过调节励磁电流改变磁场强度,从而线性调整输出扭矩。华机品牌磁滞制动器在0-2A电流范围内,扭矩可精确设定在0.01-10N·m
  • 二、磁滞制动器相较于其他张力控制器有何优势?

    与磁粉制动器、机械摩擦制动器相比,磁滞制动器的优势体现在:

  • 无接触运行:转子与定子无物理接触,无磨损,寿命可达10万小时以上
  • 无滑差限制:扭矩输出不依赖滑差速度,即使在低速或静止时也能提供恒定张力。
  • 高精度控制:输出扭矩与电流呈线性关系,重复精度可达±0.5%。在电线电缆光纤等精密卷绕中,可避免张力波动导致的断线。
  • 低维护成本:无粉尘产生(对比磁粉制动器),无需更换磨损部件。
  • 三、实际应用中如何选择和设定磁滞制动器?

    选择磁滞制动器需考虑以下参数:

  • 扭矩范围:根据材料最大张力需求,留出20-30%余量。卷材张力需5N,配合卷径0.1m,扭矩需求为0.5N·m,建议选择0.6-0.8N·m规格。
  • 转速限制:磁滞制动器允许连续滑差,但需监控温度。通常最大滑差功率不超过额定值,如10W-50W,否则需加装散热装置。
  • 控制方式:推荐使用PID闭环控制器,配合张力传感器实时反馈。三菱西门子的张力控制模块,可实现动态响应时间小于50ms
  • 四、常见问题与解决方案

  • 问题:扭矩波动大或无法达到设定值。
  • 原因:可能是励磁电流不稳定或磁滞材料老化。
  • 解决方案:检查电源稳压器,确保电流波动在±1%以内;定期校准制动器,建议每6个月进行一次扭矩测试。
  • 问题:制动器过热。
  • 原因:滑差功率超出散热能力。
  • 解决方案:降低转速或扭矩,或选用内置风扇水冷型号,如华机HC-200系列。
  • 总结建议:优先选择磁滞制动器用于高精度、低磨损的张力控制场景(如绕线机印刷机),并搭配闭环控制系统。对于高扭矩或高转速应用,需关注散热设计功率预算

    一句话总结:磁滞制动器通过磁滞效应产生无接触、可调的恒定扭矩,是实现精密张力控制的理想选择,尤其在低速或静止工况下优势显著。
