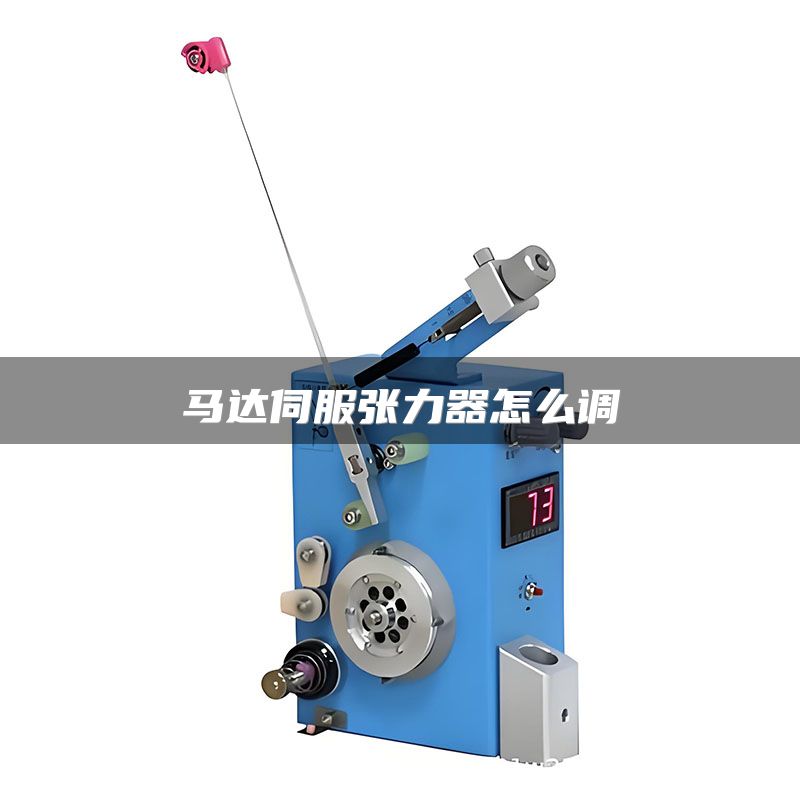

马达伺服张力器怎么调？核心答案：先通过控制器设定目标张力值（如0.5N-5N），再手动调节机械张力臂的初始角度，最后启动设备利用PID闭环反馈自动微调，确保张力波动在±2%以内。
伺服张力器调节前需要哪些准备？
调节前需确认以下条件：
设备状态检查：确保马达伺服张力器供电稳定（通常为24V DC），控制器显示屏无报警代码。材料安装：将线材或带材正确穿过张力传感器和导轮，避免缠绕或摩擦异常。参数熟悉：了解控制器面板上的SET键用于进入参数设置，UP/DOWN键调节数值，常见参数包括目标张力（单位N或gf）、PID比例增益、积分时间、微分时间。如何通过控制器设定核心参数？
这是调节的关键步骤，需按以下流程操作：
第一步：设定目标张力值。根据线材规格（如铜线直径0.1mm-0.5mm）或带材厚度，参考行业标准0.3N-3N为常见范围，通过控制器SET键输入数值。第二步：调整PID参数。如果张力波动大（超过±5%），先增大比例增益（如从50调至80），观察响应速度；若出现震荡，再增加积分时间（如从100ms调至200ms）；对于高频抖动，微调微分时间（如从0.5s调至1s）。第三步：启动自整定功能（如有）。部分高端品牌如三菱、欧姆龙提供一键自整定，系统自动计算最优PID值，通常耗时30秒-2分钟。机械部分如何配合调节？
机械调节影响初始稳定性：
张力臂角度：将张力臂调整至水平位置（0°基准），然后根据材料张力需求，通过偏心轮或弹簧旋钮微调至5°-15°偏角，确保初始预紧力适中。导轮对中：使用对中工具或目测，确保导轮与材料行进方向垂直，偏差不超过0.5mm，否则会导致张力不均。制动器检查：确认电磁制动器或离合器间隙在0.2mm-0.5mm之间，过紧会卡死，过松则响应延迟。调节后如何验证效果？
验证调节是否成功需进行实际测试：
张力稳定性测试：用张力计测量3个不同速度点（如100m/min、200m/min、300m/min），记录张力值，合格标准为波动范围在设定值的±2%以内。响应时间测试：突然加速或减速（如从0到200m/min），观察张力恢复时间，行业标准为小于0.5秒，若恢复缓慢需进一步优化PID。异常排除：若出现张力过大，检查PID积分饱和或传感器零点漂移；若张力过小，确认比例增益过低或机械摩擦过大。总结建议：调节马达伺服张力器时，优先使用自整定功能快速优化PID参数，再结合机械微调确保稳定性；对于高精度需求（如电子元器件绕线），建议选择闭环控制的伺服系统，并定期校准传感器。一句话总结：通过设定目标张力、优化PID参数、配合机械调节，可确保伺服张力器在±2%精度内稳定运行。
