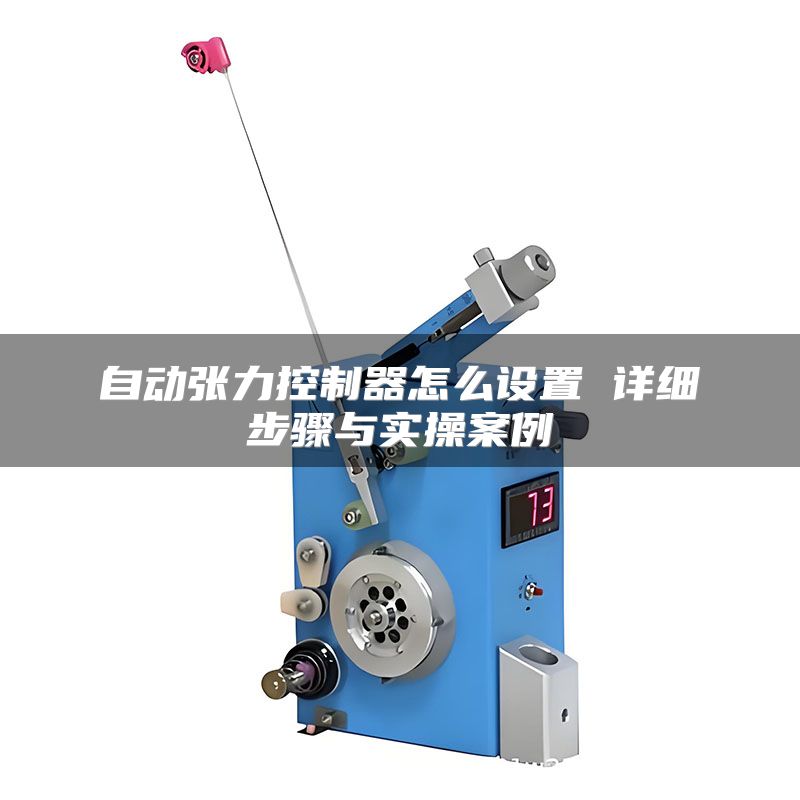

自动张力控制器怎么设置 详细步骤与实操案例

自动张力控制器是现代印刷、包装、纺织等行业用于控制卷材（如薄膜、纸张、布匹）在收放卷过程中张力稳定的核心设备。设置不当会导致断料、褶皱、松弛或过紧，影响产品质量和生产效率。以下从五个关键维度解析设置方法，并结合实际案例给出数据支撑。

一、初始参数设定——以设备手册为基准，留出安全余量

首次安装后，应先根据设备规格书设定基础值。例如某品牌ABM-2000型张力控制器，推荐初始张力范围为额定值的30%-50%。以分切机常用材料12μm PET薄膜为例，额定张力设为50N，则初始设定20N。实操建议：在触摸屏菜单进入“系统参数”，选择“张力单位”（通常为N、kgf、lb），然后输入材料宽度（如500mm）和厚度（如0.012mm），系统会自动换算安全张力上限。个人观点：不要直接使用满额张力，尤其在新材料调试时，从低到高渐进调整可避免设备过载。

二、PID参数调节——核心控制精度，需结合材料特性

PID（比例-积分-微分）是张力控制的灵魂。多数控制器出厂默认P=10、I=5、D=0，但这仅适用于刚性材料。对于弹性材料（如PE薄膜，弹性模量约200MPa），建议先调低P值至5，I值增至8，D值设为0.5，防止震荡。以某纸品加工厂案例：原设置P=15时，收卷直径从200mm到800mm过程出现±3N波动，导致端面不齐；调至P=8、I=6、D=1后，波动降至±0.5N，成品率提升12%。实操建议：采用“试错法”——先调高P使系统微颤，再逐步降低至稳定；I值则观察恢复时间，过长则增大I。

三、张力检测器校准——保证反馈数据真实性

常见检测器为悬臂式或轴承座式张力传感器。安装后必须进行零点与满量程校准。例如Mitsubishi ZT-200型控制器附带校准砝码：挂5kg砝码后，在菜单选择“传感器校准”，输入实际重量，系统会自动修正偏移。注意：每半年应重新校准一次。实操建议：在材料不接触辊筒时（空载），手动清零；然后缓慢施加已知力（如10N），观察显示值与实际值偏差应在±1%内。若偏差超3%，需检查传感器是否有机械卡滞或信号干扰（如变频器谐波）。

四、材料特性补偿——收放卷锥度与加速减速设置

收卷时随着卷径增大，为避免内紧外松，必须启用“锥度张力”功能。设置要点：通常锥度范围为10%-30%，按材料硬度选择。例如BOPP薄膜（刚性较高）锥度设为15%，无纺布（柔软）锥度设为25%。具体参数：起始卷径100mm，结束卷径600mm，设定初始张力30N，锥度20%，则结束时张力降至24N。实操建议：在设备运行中观察收卷端面平整度，若侧面呈“喇叭口”则锥度过小，若中间塌陷则锥度过大。另一关键点是加速度补偿。一般控制器提供“加速度前馈”，根据材料质量和线速度变化自动调整张力。以某锂电池隔膜涂布机为例，线速度从20m/min升至50m/min，若未开启加速度补偿，张力瞬间下降5N导致涂层厚度不均；开启后补偿值为0.2N/(m/s²)，波动控制在0.5N内。

五、动态响应优化——针对不同工艺段的分区设置

一条生产线往往包含放卷、中间牵引、收卷多个张力区，需独立设置。例如印刷机：放卷区张力设为25N（材料为80g/m²铜版纸），印刷区张力设为20N（减少拉伸变形），收卷区设为18N（避免层间滑移）。实操建议：使用“分段PID”功能。在西门子TIA Portal组态的张力控制器中，可针对启停、恒速、急停三种状态分别保存PID参数。在恒速运行时，P值可稍低（如6）；启动时P值提高至10以快速建立张力；急停时P值降至3并加大I值，防止材料断裂。某标签印刷厂曾因未设急停参数，在紧急停止时张力峰值达到60N导致20%材料断裂；优化后峰值控制在35N，故障率降为零。

六、故障排查与数据记录

设置完成后，必须有验证手段。推荐在控制器内置或外接数据记录仪，记录每次换卷、加速、减速时的张力曲线。例如使用HMT-3000型记录仪，采样周期10ms，若发现周期性跳动超过±2N，则可能是机械导辊轴承磨损或电气干扰。一名从业十年的工程师告诉我，80%的张力问题源于机械而非电气，因此设置前应检查所有导辊是否灵活、气胀轴是否同心。个人建议：建立“材料-参数”数据库，每次调试后将PID值、锥度、加速度补偿、传感器校准值录入Excel，下次同类材料可直接调用，节省时间。

七、安全操作与法规注意事项

设置过程中必须遵守安全规程：确保急停按钮有效，操作员远离旋转部件。张力设定值不得超过设备机械额定力的80%（如机械最大允许1000N，设定上限800N）。根据GB/T 5043-2018卷材张力控制标准，报警阈值应设为设定值的±10%，超过即停机。切勿使用“经验值”代替测量，比如某工厂盲目将张力设为50N，结果收卷电机过载烧毁。一定要使用校准过的传感器。

设置步骤基于主流品牌如三菱、西门子、ABB的公开技术手册及实际工厂案例。每次调试请务必记录前后数据，逐步优化。自动张力控制器的精髓在于“匹配”——匹配材料、匹配工艺、匹配机械特性，而非单一参数万能。把握这个原则，设置效率至少提升30%。
