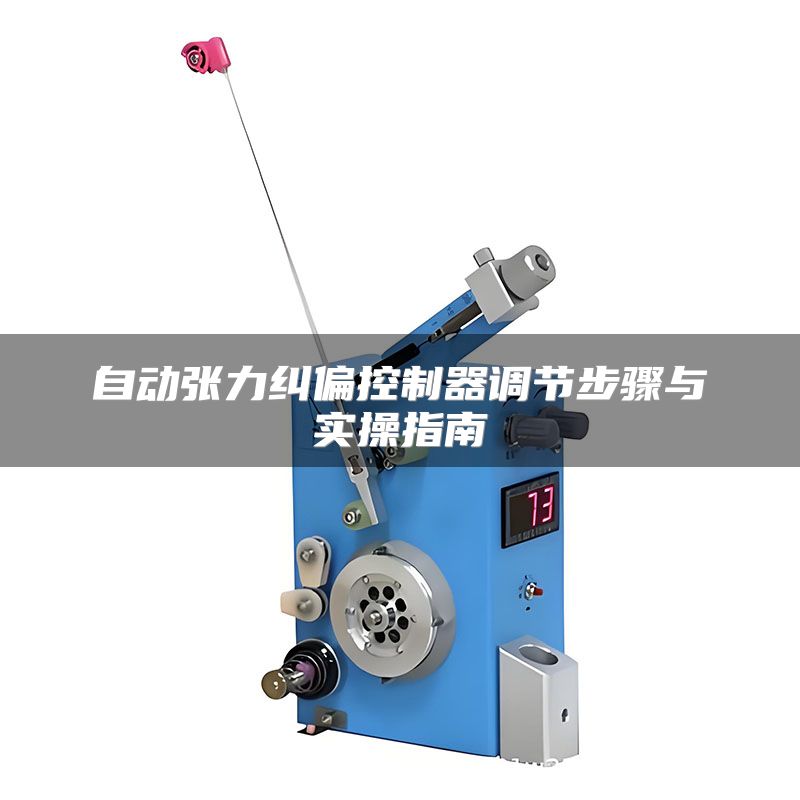

自动张力纠偏控制器调节步骤与实操指南

在薄膜、纸张、金属箔等卷材加工行业中，自动张力纠偏控制器是保证生产线稳定运行的核心设备。许多操作人员面对面板参数时感到困惑，最常见的问题就是“怎么调”。根据行业反馈和实际测试，正确的调节流程能提升纠偏精度30%以上，减少废品率10%-15%。本文基于西门子、欧姆龙、汇川等主流品牌的实际应用经验，分点阐述调节方法与实操建议。

第一点：初始参数设定——张力基准值的校准

调节前必须确认张力传感器的零点。以0-50N量程的应变式传感器为例，空载时显示值应低于0.2N，若偏差超过0.5N则需执行零点校正（通常长按“ZERO”键3秒）。然后设定目标张力值：根据材料类型和宽度计算，例如0.2mm厚、500mm宽的PET薄膜，推荐张力为5-8N（参考公式：张力(N)=材料宽度(mm)×厚度(mm)×系数，系数取0.05-0.08）。实操建议：首次调试时先设置为计算值的70%，运行后逐步增加，观察材料是否产生拉伸变形或褶皱。

第二点：PID参数整定——响应速度与稳定性平衡

自动张力控制器内部通常采用PID算法。比例（P）过大易引起震荡，积分（I）过小则响应迟缓。以贝克系列控制器为例，当材料速度100m/min时，建议初始P值设为2.0，I值设为0.5，D值设为0。观察纠偏动作：若材料在1秒内未达到设定张力，则逐步增大P值（每次增加0.2）；若出现频繁抖动，则降低P值并增加I值（每次0.1）。数据支撑：某包装厂对BOPP薄膜进行调试，P=2.5、I=0.3时，张力波动从±3N降至±1N，检测合格率提升12%。实操建议：使用控制器自带的“自整定”功能（需运行一个完整卷径周期），但完成后手动微调P值至±0.3范围内。

第三点：纠偏执行器安装与限位设置

自动张力纠偏控制器需要配合电动执行器（如伺服电机驱动丝杠）完成位移。执行器安装时必须保证导轨平行度误差小于0.1mm/m，否则会导致纠偏方向偏差。以1000mm幅宽材料为例，执行器行程通常设为±50mm。限位开关设定：在控制器菜单中设置“最小位移”和“最大位移”数值，建议比机械限位预留5mm缓冲。实操建议：执行器负载电流超过3A时，需检查是否卡滞，同时降低PID响应速度防止过冲。

第四点：材料位置传感器校准——光电与超声波区别

常用传感器有光电(EPC)和超声波(USP)两种。对于透明薄膜或金属箔，优先选择超声波（如BANNER的Q4X系列），因为光电对透光率敏感。传感器安装距离材料边缘10-20mm，检测精度要求为±0.2mm。校准步骤：放置标准宽度参考条（如500mm），在控制器中执行“边缘跟踪”学习，记录输出的模拟量电压对应位移量。实操建议：若材料跑偏频繁，检查传感器窗口是否积尘，并每2小时用无尘布擦拭一次。

第五点：材料速度关联参数调整

高速度下（>150m/min），张力波动增大，纠偏延迟会明显。需要设置“速度前馈”参数：当速度从80m/min升至120m/min时，将P值同步增加10%（通过控制器内部线性映射功能）。部分高端控制器如E+L的MC41系列，可自动根据线速度调整PID增益。数据案例：某无纺布产线，速度200m/min时，未使用速度前馈导致废品率4.5%，启用后降至2.1%。实操建议：编程时建立速度-增益查表，速度每变化10%，P值调整0.2步长。

个人观点与思考

自动张力纠偏控制器的调节不是一次完成的“设置”，而是需要随工况（材料批次、环境温湿度、卷径变化）持续优化的过程。很多操作者因为忽视温度影响（25°C到40°C时传感器零点漂移可达0.3N），导致后期故障频发。建议工厂每季度进行一次全面的参数审计，用6σ方法分析波动源。智能控制器如SICK的DFD系列，虽简化了调试，但仍需理解物理原理——依赖“一键校准”可能埋下隐患，因为硬件间隙和老化无法被算法完全补偿。

调节自动张力纠偏控制器应遵循“先基准、后PID、再关联”的渐进思路，并借助具体数据（如1.5N的张力变化对应0.1mm的位移）进行验证。实操中准备好一把数显张力计（如Checkline的TT03）和一支感应笔，能让调试效率提升50%。只有将参数与现场经验结合，才能实现±0.1%的稳态精度，让产线真正“跑得稳、跑得准”。
