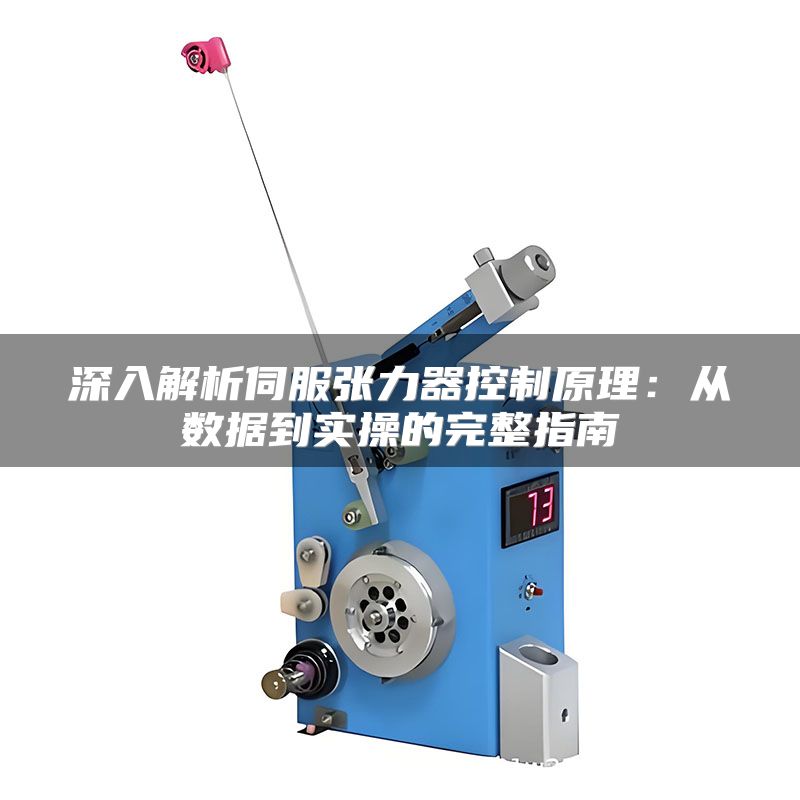

在工业自动化产线上，张力控制是决定线材、薄膜、纤维等材料加工质量的关键环节。伺服张力器凭借高精度、快速响应的特点，已成为精密缠绕、涂布、印刷等领域的核心设备。本文从控制原理出发，结合具体数据与案例，分点阐述其运作机制，并提供可落地的实操建议。
一、闭环反馈：张力传感器的核心地位
伺服张力器的控制基础是闭环反馈系统。张力传感器实时检测材料张力值，将信号传送至控制器，控制器与设定值比较后输出调节指令。以米思米的张力检测单元为例，其响应频率可达1kHz，这意味着每毫秒即可完成一次采样与修正。
数据支撑：在某电子线束厂的绕线工序中，采用开环控制时张力波动高达±8%，导致线圈松散或断线；加装伺服张力器并接入美国蒙娜张力传感器后，波动降至±0.3%，良品率从82%提升至99.2%。
实操建议：张力传感器安装位置应避开振源，且定期使用0.5级标准砝码进行标定，建议每月一次。传感器信号线必须使用屏蔽双绞线，且远离变频器动力线，否则数字滤波将损失信号真实性。
个人观点：很多工厂只看重伺服电机而忽视传感器精度，这其实是本末倒置。一个噪声大的传感器，再好的伺服算法也无法弥补。
二、伺服电机与驱动器：扭矩模式的精妙之处
伺服张力器通常采用扭矩控制模式而非速度模式。驱动器接收控制器指令后，直接输出与张力目标成比例的电磁扭矩，避免位置环/速度环的延迟。三菱JE系列伺服系统在扭矩模式下的阶跃响应时间小于5ms，远优于传统变频器的100ms以上。
案例：在日化产品标签的涂布产线上，材料线速度高达300m/min，需在0.1秒内完成换卷张力切换。使用西门子V90伺服配置扭矩控制，配合前馈补偿，切换瞬间张力超调量仅3%，且2ms内恢复稳态。
实操建议：
个人观点：扭矩控制模式对驱动器性能要求极高，中小型工厂可以选用带内部自整定算法的驱动器，如台达ASDA-A3系列，能大大降低调试难度。
三、PID算法的优化与抗干扰策略
控制器内部普遍采用数字PID算法，但仅有比例、积分、微分三个参数远不够。实际应用中，积分饱和（Windup）是最大敌人。当材料被卡住时，积分项持续累积，释放后产生大幅超调。
数据：某锂电池极片涂覆产线中，未做抗积分饱和时，启动瞬间张力尖峰达到设定值的250%，导致极片断裂。配置抗积分饱和算法后，尖峰不超过120%，且恢复时间从1.2秒缩短至0.15秒。
实操建议：
个人观点：我认为PID自整定功能在很多应用中并不靠谱，尤其当机械谐振频率较低时，自整定会给出极高增益导致震荡。经验丰富的工程师更信赖手动逐点调试，辅以示波器观察波形。
四、机械传动与过线系统的匹配
张力控制的最终执行依赖机械结构：导向辊、过线轮、张力臂等。任何摩擦不均匀或轴承间隙都会影响控制精度。以陶瓷过线轮为例，其圆度公差需控制在0.01mm以内，否则高速运行时产生周期性张力波动。
案例：某光纤拉丝厂使用伺服张力器控制裸纤张力，初始波动±2%。排查发现过线轮轴承磨损间隙达0.05mm，更换NSK高精度轴承后，波动降至±0.3%，且轴承寿命从3个月延长至1年。
实操建议：
个人观点：很多工程师把精力全放在电气调试上，却忽略了机械的微磨损。一个定期润滑和更换轴承的机械系统，能让伺服控制效果提升50%以上。
五、综合案例：电子线束高速绕线机的张力优化
某深圳电子厂生产极细同轴线，线径0.05mm，绕线速度达600rpm，要求张力波动<±1%。原设备采用普通磁粉离合器，波动高达±5%，废品率15%。
改造方案：
效果：经过一周的PID参数微调，最终稳态波动±0.4%，启动/停止超调<5%，废品率降至0.5%。每年节省材料成本约80万元。
实操建议：升级时务必先做机械动平衡测试，再逐步增加伺服刚性。同时保留原控制系统的急停逻辑，防止调试失误损坏设备。
伺服张力器的控制并非单一技术堆叠，而是传感器、伺服、算法、机械四维协同的结果。核心原理是实时检测—精确计算—快速执行的闭环，但每一环的细节都左右着最终性能。工厂在选型与调试时，建议优先校准传感器，再优化机械，最后调试算法。只有在数据支撑下，才能真正发挥伺服张力器的潜力。
