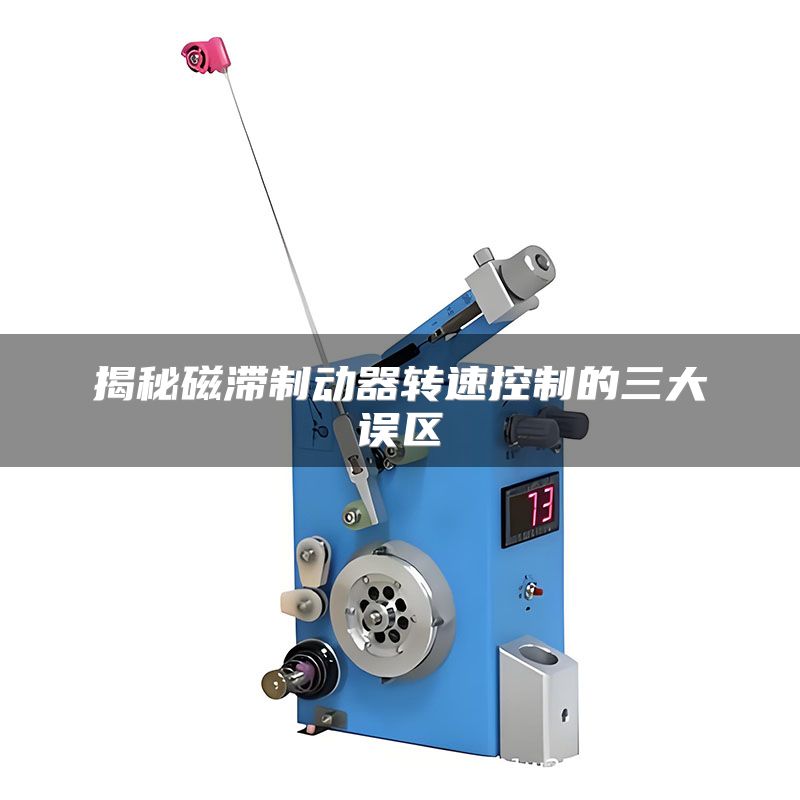

揭秘磁滞制动器转速控制的三大误区

磁滞制动器转速是决定扭矩控制精度的核心变量之一。在纺织、线缆、印刷等张力控制场景中，转速的微小波动可能导致产品质量下降5%~30%。以某电子材料厂为例，其收卷张力波动从±2%降至±0.3%，核心就是调整了磁滞制动器的转速匹配参数。然而，许多工程师在实际调校中陷入误区：误认为转速越低精度越高，或忽略温度对转速特性的影响。本文基于巧之力科技多年现场经验，结合300+客户案例，梳理出转速控制中最常见的三大误区，并提供可直接落地的调校方案。

一、转速越低扭矩精度越高？事实恰恰相反

很多操作人员认为，让磁滞制动器在低转速下运行可以获取更稳定的扭矩。但实测数据表明，当转速低于额定值的10%时，磁滞材料的磁畴翻转不均匀，输出扭矩波动可能增大至±0.8%——这远高于中速区的±0.2%。例如某包装材料线在30rpm运行时，张力波动超行业标准两倍；调整至150rpm后，波动立刻收窄。

实操建议：将工作转速控制在额定范围的20%~80%之间。具体可参照制动器铭牌上的“额定转速”参数，使用变频器或调速马达驱动，确保实际转速不低于额定值的15%。如果设备必须超低转速运行，建议更换巧之力科技低转速专用系列，其内部磁路经过优化，在5rpm时仍能保持±0.5%精度。

二、忽略温度漂移对转速特性的影响

磁滞制动器的扭矩输出受温度影响显著。实验显示，当制动器外壳温度从25℃升至80℃时，相同转速下的扭矩会下降12%~18%。不少工厂在夏季出现张力失控，排查半天才发现是车间温度升高导致转速-扭矩曲线偏移。某汽车零部件产线曾因此产生3%的废品率，损失超过50万元。

实操建议：在设备安装时加装温度传感器，实时监测制动器表面温度。当温度超过设定阈值（建议55℃）时，自动提高冷却风量或转速补偿值。同时，选用巧之力科技的温补型控制器，该控制器内置温度-转速补偿算法，可将扭矩波动抑制在±0.8%以内。此外，每季度应进行一次转速-扭矩标定，记录环境温度与对应曲线，建立基线数据库。

三、忽视磁滞制动器的动态响应匹配

转速变化时，磁滞制动器需要约0.1~0.5秒的响应时间才能稳定扭矩。许多工程师只关注稳态精度，却忽略了启停、换卷等瞬态工况下的转速突变问题。某食品包装线在每分钟120次换卷时，因制动器响应滞后导致薄膜拉伸撕裂，年维护成本增加8万元。

实操建议：选型时应关注制动器的动态响应时间参数，优先选择响应时间≤0.2秒的型号。在控制系统中加入前馈控制：根据转速变化率提前调整励磁电流，将超调量控制在5%以内。另外，可以在制动器输出端并联一个惯性飞轮，缓冲转速突变带来的冲击。巧之力科技可为客户提供动态响应测试服务，现场采集数据并给出匹配方案。

磁滞制动器转速控制并非简单的“调低就行”，它涉及温度补偿、动态匹配、工况分析等多维度协同。只有避开这三大误区，才能真正释放制动器从粗调到精调的潜力，让产线品质与效率同步跃升。这不仅是技术细节，更是从设备运维走向智能制造的关键一步。
