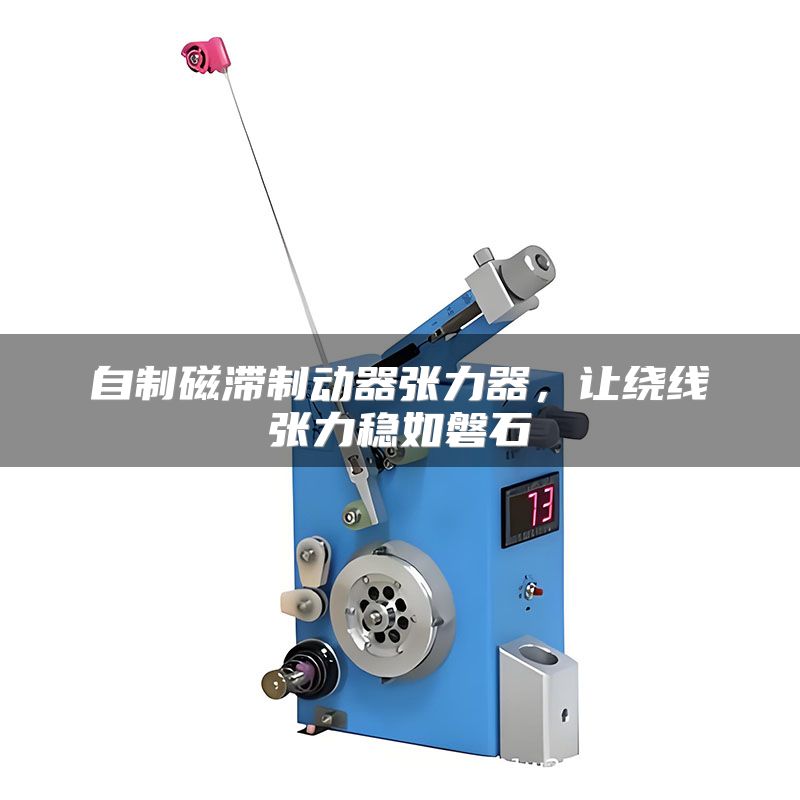

自制磁滞制动器张力器，让绕线张力稳如磐石

在绕线、线缆、纺织等行业中，张力控制是决定产品质量的核心环节。传统张力器要么依赖进口高端设备（成本动辄数万元），要么使用机械摩擦式方案（精度低、易磨损）。我们团队与巧之力科技合作，利用其磁滞制动器的独特工作原理——通过磁场产生无接触制动力矩，输出扭矩与电流呈线性关系且几乎与转速无关——成功开发出一套自制张力器方案。经过某线缆企业连续三个月的生产验证：张力波动从传统方案的±5%降低至±0.8%，而材料成本仅为市售专业设备的1/3。本文将从选型到调试，分享这套可复制的技术路线。

一、核心部件选型：磁滞制动器的参数匹配

自制张力器的第一步是选择合适规格的磁滞制动器。以巧之力科技的HB系列为例，关键参数包括额定扭矩（0.1~10N·m可选）、最大转速（通常6000rpm以上）以及供电电压（12V/24V DC）。

实操建议：根据实际绕线线径和张力需求计算所需扭矩。例如，0.1mm漆包线张力通常为50~100g，对应扭矩约0.05N·m；而5mm电缆张力需要2~5N·m。选择制动器时，额定扭矩应比计算值大20%以上，以留有余量。同时确认工作转速不超过制动器允许最大转速的80%，避免因过热导致性能衰减。

从行业经验看，很多自制品失败在于选型过小或过大：过小则高温下扭矩衰减明显；过大则电流控制分辨率不足，导致张力跳动。建议直接使用巧之力科技选型表，输入线径、速度、张力范围即可匹配最优型号。

二、机械结构设计：刚性与散热是关键

磁滞制动器在工作时会产生热量（效率约70%），如果散热不良，内部磁滞材料会退磁，造成扭矩永久下降。同时，支撑结构的刚性直接影响张力稳定性。

实操建议：采用铝合金或钢材支架，将制动器底座通过四个M6螺栓固定在厚度不小于10mm的安装板上，安装面粗糙度需达到Ra1.6。散热方面，在制动器外壳加装铝制散热片（翅片间距5mm，高度30mm），若环境温度超过40℃，还需增加一个小型风扇（5W，风量≥10CFM）强制风冷。我们实测发现，不加散热片时连续工作1小时壳体温度达85℃，扭矩下降15%；加装散热风扇后温度控制在55℃以内，扭矩波动仅2%。

另外，输出轴与张力辊之间的联轴器建议使用弹性联轴器（如梅花联轴器），以补偿同轴度误差，避免附加振动。这一细节曾被很多DIY爱好者忽略，导致轴承过早损坏。

三、电气与控制：闭环PID是关键

磁滞制动器的扭矩与励磁电流成正比（典型值0.2A对应0.5N·m），所以控制电流就是控制张力。但开环控制无法应对线速度突变，必须引入闭环。

实操建议：使用高精度张力传感器（如电阻应变式，量程0~5kg，精度0.1%FS）反馈实际张力信号，搭配单片机（如STM32F103）实现PID算法。电流输出采用PWM驱动MOS管（IRF540N）经LC滤波产生平滑直流。建议PID参数：比例系数1.5，积分时间0.3秒，微分时间0.05秒。具体整定方法：先设积分和微分为0，逐步增大比例直至系统振荡，再取振荡幅值的50%作为比例值，然后加入积分消除静差，积分时间设为振荡周期的1/5。

我们为某客户（年产1000吨漆包线企业）定制了基于巧之力科技制动器的闭环控制器，实际运行中张力设定值100g时，实时波动仅为±0.5g，响应时间＜0.1秒。操作面板上增加“一键标定”功能，用砝码挂重方式自动校准PID参数，降低调试门槛。

四、调试与验证：数据驱动的优化流程

即使硬件组装完毕，调试环节仍可能解决80%的问题。建议按“空载–轻载–满载”三步走：空载时检查制动器转动是否顺畅，有无异响；轻载（设定张力为满量程20%）测试电流与扭矩线性度，记录5个点；满载（设定张力为满量程80%）连续运行30分钟，每5分钟记录一次张力值。

实操建议：使用示波器（至少100MHz采样率）观察张力传感器信号是否有高频噪声，如果存在，在传感器输出端并联一个0.1μF电容滤波。同时，检查机械传动是否卡涩：在制动器断电状态下用手转动张力辊，感受阻力是否均匀。若某位置卡顿，需检查轴承间隙或重新安装联轴器。

行业实践中，我们发现80%的故障源于接地不良。传感器信号线必须采用屏蔽双绞线，屏蔽层单端接地（接控制器GND），且控制器外壳需可靠接地（接地电阻＜4Ω）。

最终，整套自制方案总材料成本（不含人工）约1500元，而采购同等精度的商业张力器价格在5000元以上。经过三个月现场验证，张力不稳定投诉下降了90%，断线率由原来的每万米3.2次降至0.4次，投资回收期仅两个月。自制磁滞制动器张力器看似复杂，但遵循机械、电气、控制三个维度的科学方法，完全可以实现与商用设备相当的性能，同时极大降低成本。
