绕线机搭配伺服张力器，张力控制竟如此精准？

在电子元器件、变压器及电机线圈的制造过程中，绕线机的张力控制精度直接决定产品良率和生产效率。传统机械摩擦式张力器因响应滞后、磨损漂移等问题，导致断线率居高不下，尤其面对0.02mm以下的漆包线时，报废率甚至超过15%。而伺服张力器凭借闭环控制与毫秒级响应，正在改写这一局面。以巧之力科技的张力控制系统为例，其与主流绕线机（如日特、田中）通过标准IO接口或RS485通信连接后，张力波动可稳定在±0.5g范围内，断线率降至0.2%以下。本文将从原理、安装、调试和实战案例四个维度，解析伺服张力器如何成为绕线机的“精准管家”。

一、伺服张力器如何实现精准控张力？

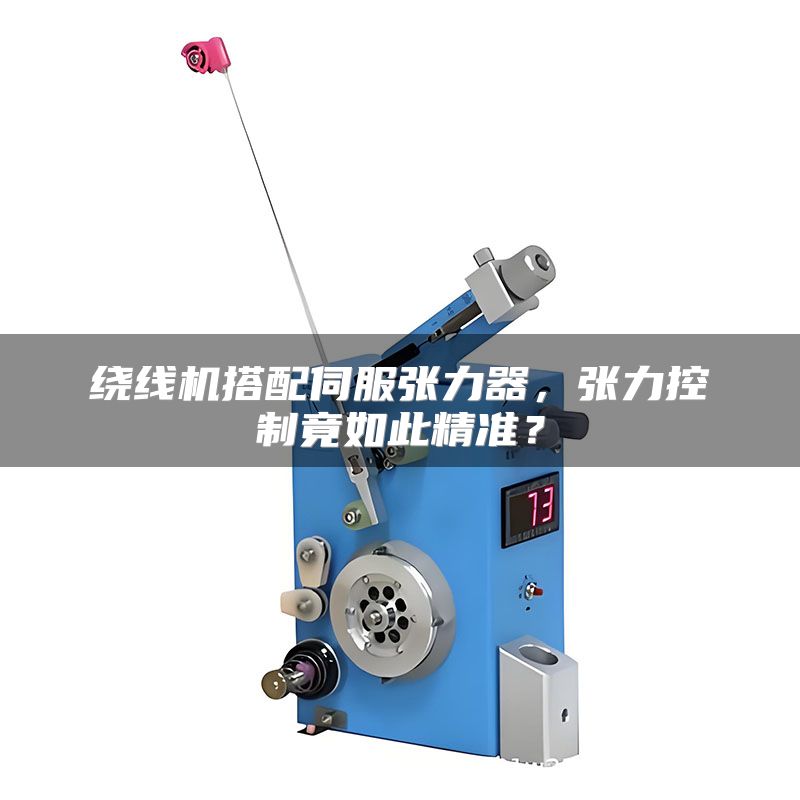

伺服张力器的核心是直流无刷电机配合高精度编码器，构成一个闭环张力调节系统。当绕线机启动后，张力传感器实时检测线材张力并反馈给控制器，控制器与目标值比较后，通过PID算法调整电机转矩，实现微米级张力补偿。相比传统机械机构的20-30%张力漂移，伺服系统可将误差控制在1%以内。

实操建议：在选型时，务必确认绕线机的通信协议（如脉冲方向、CANopen、EtherCAT）与伺服张力器匹配。以巧之力科技的TL系列为例，其支持脉冲+方向信号直接替换步进电机，无需修改PLC程序，5分钟即可完成硬件连接。接线后，通过软件设置张力目标值（如50gf）、PID参数（比例P=0.8，积分I=0.05）和加速度前馈系数，即可投入生产。

二、安装连接中的关键步骤与规避陷阱

安装不当是造成伺服张力器“控不住”的主要原因。首先，张力传感器必须安装在绕线机的导线轮与卷轴之间，且线材与传感器接触角度需保持90°±5°，否则会产生非线性误差。其次，伺服驱动器需远离变频器（间隔>50cm）并独立接地，避免电磁干扰导致编码器丢脉冲。某电子厂曾因将伺服张力器与绕线机变频器共用一个电源插座，导致张力波动达±5g，调整后断线率从8%降至0.3%。

实操建议：第一，使用屏蔽双绞线连接编码器和控制器，屏蔽层单端接地（接驱动器端）。第二，在手册中查找“Auto Tune”功能——大多数现代伺服张力器具备一键整定，比如巧之力科技的AD系列在10秒内自动识别系统惯量和摩擦系数，并优化PID参数，避免手动调试的盲目性。第三，安装后需进行“空转跑合”：让绕线机以最高转速的50%空转5分钟，观察张力曲线是否平滑，若发现毛刺则调整滤波器截止频率至100Hz。

三、张力控制参数调试的实战技巧

调试阶段是发挥伺服张力器性能的决胜环节。常见误区是只调整PID，忽略了线材本身的弹性模量和卷径变化。例如，绕制0.04mm铜线时，若比例增益P设置过大（如P>1.5），系统易振荡；而积分时间I过小（如I<0.02），则张力恢复慢，导致收尾堆积。经验表明，对于大多数线径0.02-0.1mm的绕组，P=0.6-1.2，I=0.03-0.08，D=0是起调点。配合“张力斜坡”功能（在启动和停止时渐变张力），可避免冲击断线。

实操建议：第一步，通过伺服张力器的监控软件抓取实时张力曲线，观察最高点与最低点差值。第二步，调整“张力衰减曲线参数”——卷径每增加10mm，张力应线性递减2-3g，以保证内层与外层松紧一致。以巧之力科技的张力控制器为例，其内置16段卷径补偿表，用户只需输入空盘直径、满盘直径和对应张力值，系统自动拟合曲线。第三步，进行破坏性测试：将绕线速度提升至120%额定值，若10分钟内断线次数≤1，则参数合格。

四、典型故障排查与行业应用案例

实际生产中，伺服张力器故障多表现为“张力突然失控”或“零位漂移”。某汽车继电器线圈生产商曾遭遇每批次第3个产品断线，排查发现是驱动器散热风扇故障导致温度超60℃，引起ADC采样漂移。更换风扇后恢复。另一案例：一家电感厂绕制0.03mm线时出现周期性波动，最终通过更换加粗弹簧导管（内径从2mm扩至3mm）消除线材摩擦异响。

实操建议：建立“张力日志”制度，每日记录环境温湿度、张力波动幅度、断线次数。当波动>±2g时，优先检查传感器安装螺丝是否松动、线材导轮是否磨损（需每周用千分尺测量导轮槽深度变化）。对于巧之力科技设备，利用其标配的“故障代码自诊断”功能，例如代码E-03表示编码器信号丢失，应检查接头是否进水；代码E-07表示过载，需调整加速度前馈至50%。

在客户合作案例中，某精密马达绕线厂引入巧之力科技伺服张力器并优化安装后，良率从82%跃升至97.6%，同时因张力稳定允许提升绕线速度25%，年节省工时费用超30万元。这说明，伺服张力器不仅是防断线工具，更是降本增效的杠杆。绕线机与伺服张力器的深度耦合，本质上是将传统依赖经验的张力控制转化为数据驱动的精密工艺，让每一次绕制都精确可控。
