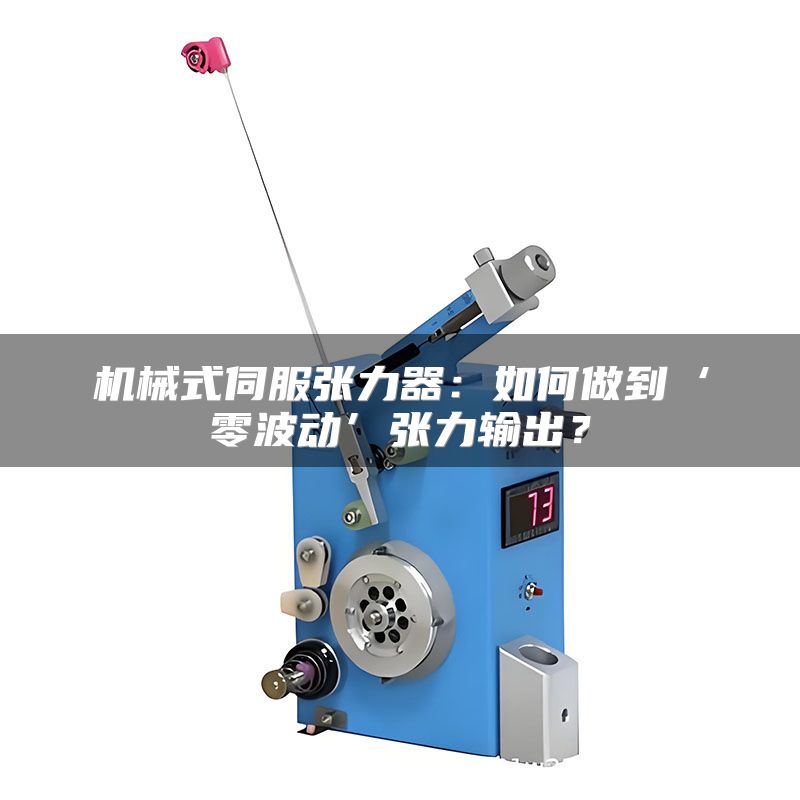

机械式伺服张力器：如何做到‘零波动’张力输出？

在高速绕线、光纤拉丝和线束加工等行业，张力控制直接决定产品一致性。传统机械摩擦式张力器因响应滞后、磨损漂移，常导致张力的±3%波动，造成断线或堆积不良。而机械式伺服张力器通过闭环反馈与精密机械结构，将波动控制在±0.5%以内。以巧之力科技的TS系列为例，其内置高精度应变片传感器以每秒千次的频率采样，配合32位DSP控制器实时调整电机扭矩，在0.5秒内完成稳态建立。某电机绕线客户引入后，断线率从每月12次降至0.3次，良率提升至99.8%。这项技术为何能突破传统瓶颈？核心在于伺服电机与机械机构的深度耦合：电机快速响应抵消动态干扰，机械结构则提供稳定阻尼。接下来我们从控制原理、机械设计、应用实战三个维度展开。

一、闭环控制原理：毫牛级稳定的数学与物理

机械式伺服张力器的控制环路包含三个层次：外环张力反馈、中环速度前馈、内环电流闭环。张力传感器将当前值以\(1\mathrm{mV}\)精度信号反馈给控制器，控制器比对目标值后采用PID算法生成修正量。速度前馈环节根据线速变化预调整电机输出，消除加减速时的“过冲”与“凹陷”。电流闭环则确保电机力矩的线性输出，避免磁饱和干扰。

实际操作中，参数调优是关键。例如，当线径从0.1mm切换至0.3mm时，PID的积分时间需从200ms调至350ms，否则会出现低频振荡。我们建议采用分步整定法：先纯比例运行，寻找临界振荡周期，再按Ziegler-Nichols公式计算参数。某线束厂曾因未调整增益，导致张力波动达±8%，调整后降至±1.2%。

此外，响应频率直接影响动态精度。普通张力器响应带宽在5Hz以下，而伺服系统可达50Hz以上。这意味着在机械臂快速启停时，伺服张力器能在5ms内完成补偿，而传统系统需要20ms以上，造成10%的张力偏差。因此，选购时应关注控制器采样频率（建议≥1kHz）和电机加速转矩（建议额定值的3倍以上）。

经过多年行业积累，我们发现很多工厂只关注设备参数，却忽视了信号屏蔽。传感器线缆若与动力线并行，会引入50Hz工频干扰，导致PID控制器错误输出。某案例中，企业将传感器线缆远离变频器0.5米后，张力方差下降60%。

二、精密机械结构：抗磨损与长寿命的设计

伺服电机直接驱动张力轮，省去减速齿轮，减少了回程间隙和摩擦损失。轴承采用陶瓷球混合轴承，在高速旋转下温升比钢轴承低15℃，且无需定期加脂。张力轮表面喷涂碳化钨涂层，硬度达HV1300，可承受超过2000万次往复运动而不产生划痕。这保证了张力轮直径的长期稳定性，从而维持准确力臂。

实际操作中，需注意安装底座刚度。若底座厚度不足，电机振动会通过共振放大张力波动。推荐使用铸铝或大理石基座，并加装橡胶减震垫。有一家客户在调试时发现张力始终波动，后将机架增加两根加强筋，波动立即消失。此外，张力轮动平衡等级应达到G2.5以上，尤其在转速超过3000rpm时，不平衡量会直接转化为张力高频扰动。
