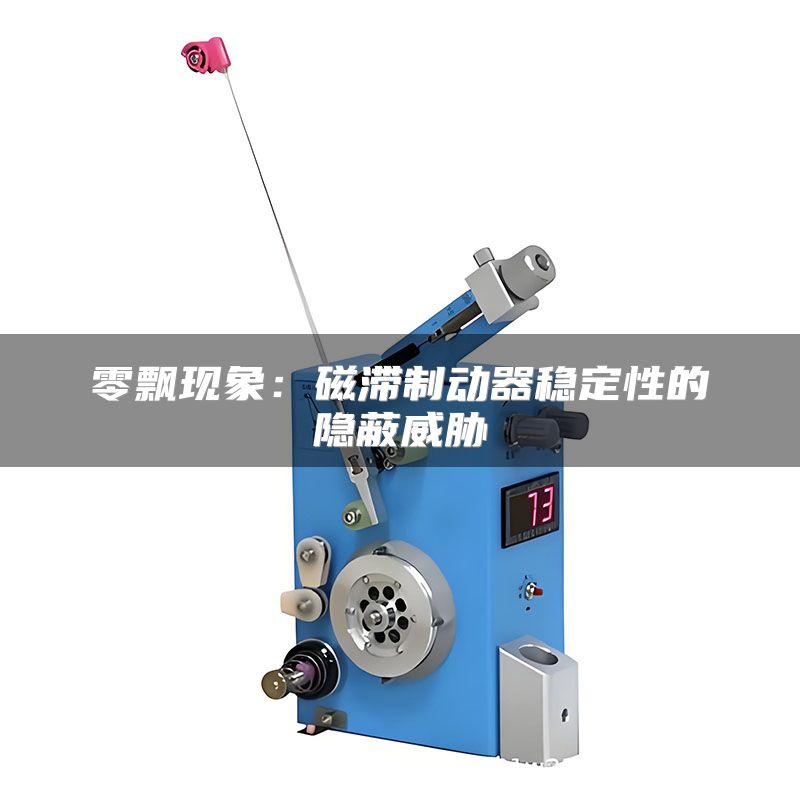

在精密张力控制系统中,磁滞制动器因其无接触、无磨损的特性被广泛采用,但许多工程师都曾遭遇过一种隐蔽而棘手的故障——零飘现象。所谓零飘,是指制动器在输入电流为零时,输出转矩并非为零,而是出现一个微小的残余偏移值。这个看似不起眼的误差,在高速卷绕、薄膜分切等场景中,会直接导致张力波动、材料拉伸不均甚至断带。根据某包装材料厂商的实测记录,一台未做零飘校准的磁滞制动器,在连续运行八小时后,残余转矩从初始的0.05N·m上升至0.23N·m,造成对应批次产品的不良率增加百分之十二。由此可见,零飘并非可有可无的参数,而是决定系统精度与可靠性的核心变量。

理解零飘的根源,是解决它的第一步。磁滞制动器的核心部件由磁滞材料(如钴基合金)和永磁体或电磁线圈组成。当线圈电流为零时,理论上磁滞盘处于无磁通状态,但实际存在三种主要漂移源:
其一,温度效应。制动器工作时,内部摩擦和线圈发热会使磁滞盘温度升高,其磁导率随之变化,导致残余磁场无法彻底归零。实测表明,环境温度每升高十摄氏度,部分型号的零飘值可增大零点一牛米以上。
其二,磁滞回线的不对称性。磁滞材料在反复磁化后,剩余磁化强度并非完全对称,尤其在多次过载后,零点会出现永久性偏移。行业经验表明,频繁启停或大电流冲击会加速这种不对称积累。
其三,机械间隙与装配应力。制动器转轴与轴承的配合间隙、端盖的预紧力变化,均可能使磁隙不均,产生微小的附加力矩。这也解释了为何同一批次产品,零飘值往往存在离散性。
忽略零飘的代价远超多数人的预期。以锂电池极片涂布工艺为例,该工序要求张力波动低于±零点五牛。一台零飘为零点一牛米的制动器,若卷径从二百毫米减小到一百毫米,作用在极片上的附加张力会从零点五牛翻倍至一牛,直接导致极片褶皱或涂层剥离。更关键的是,零飘并非恒定值——它会随着运行时间、转速和温度同步漂移,使简单的补偿表完全失效。
在光纤涂层、医用导管缠绕等对张力稳定性要求极高的领域,零飘甚至能引发产品报废。某用户曾反馈,其生产线在更换不同批次制动器后,同一PID参数下张力波动幅度增加了三倍,最终排查发现是新旧制动器的零飘差异超过了零点一五牛米。
因此,在进行张力系统调试时,不能仅依赖铭牌标称值,必须将零飘作为独立变量纳入校准流程。巧之力科技在多年客户服务中发现,主动测量并预补偿零飘,可使系统的实际张力控制精度提升一个数量级。
准确检测零飘需要严谨的测试条件。建议采用以下标准流程:
首先,将制动器与驱动轴脱离,使输出端处于完全自由状态。连接一个高精度扭矩传感器(精度不低于百分之零点一),并确保传感器和联轴器的同轴度。强行制动驱动器转子,使其无法旋转,此时传感器的读数即为零飘值。
其次,在零电流情况下读取初始值后,分步施加正向百分之百和反向百分之百的额定电流各运行三十秒,再切断电流,等待十秒钟后读取归零值。重复此操作至少五次,记录最大值与最小值之差,作为零飘稳定性指标。
最后,将制动器置于恒温箱中,分别在十摄氏度、二十五摄氏度和四十摄氏度下重复上述测试,绘制温度-零飘曲线。这部分数据对于软件补偿至关重要。
实操建议:在日常维护中,可将零飘测试纳入季度维保项目。一旦发现零飘值超出标称值一倍以上,或温度漂移系数超过零点零零五牛米每摄氏度,应及时更换磁滞盘或返厂校准。巧之力科技的标准制动器零飘出厂控制在百分之零点一额定转矩以内,可显著降低现场调试负担。
针对已出现的零飘,有三种经过验证的解决方案。
方法一:软件数字补偿。在PLC或张力控制器中,根据实测的温度-零飘曲线,建立一个二维查找表,实时读取制动器壳体温度并自动叠加补偿电流。该方法无需硬件改动,但要求温度传感器与制动器紧密贴合,采样周期不大于零点五秒。
方法二:周期性消磁。在系统空闲或换卷间隙,向制动器施加一个幅度递减的交流电流(例如从额定电流的百分之八十开始,每周期衰减百分之十,重复三到五次)。这能有效消除长期运行累积的剩磁。注意频率应低于十赫兹,避免电感过热。
