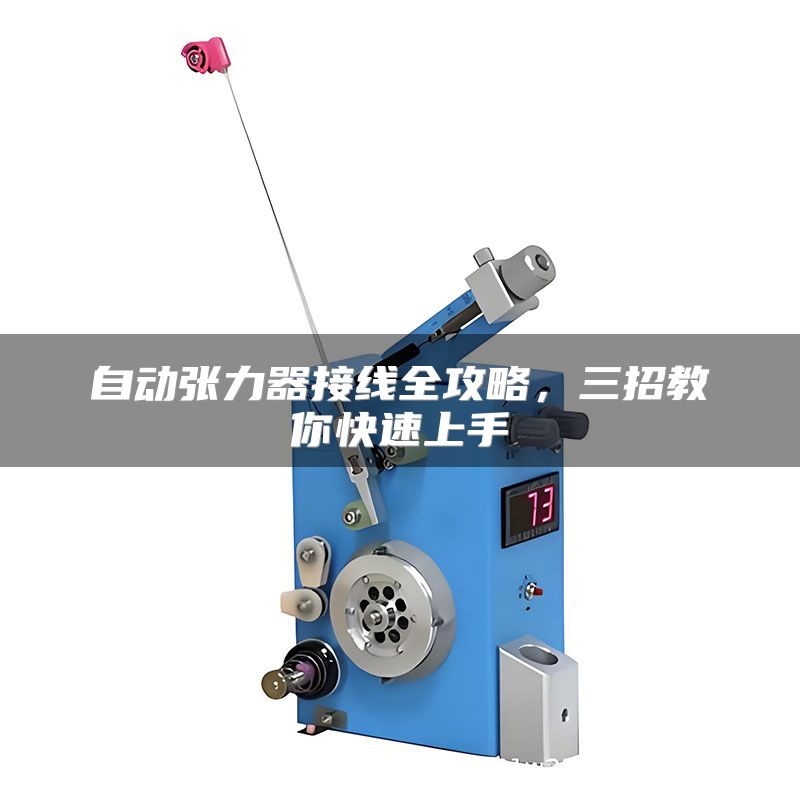

自动张力器接线全攻略，三招教你快速上手

自动张力器在工业自动化中扮演着关键角色，但接线错误往往导致张力波动、设备故障甚至生产停机。根据巧之力科技售后部门统计，超过65%的张力器异常问题源于接线不规范。例如某包装厂因误将传感器信号线接地，造成张力波动达±30%，废品率飙升，最终返工损失超万元。事实上，只要掌握核心接线逻辑，普通人也能在15分钟内完成接线。本文将从准备、接线、调试到排故，用实战经验带你避开所有雷区。

一、接线前的准备工作：工具与安全检查

优质接线始于充分准备。建议备齐以下工具：万用表（精度±0.1V）、剥线钳、冷压端子钳、热缩管（直径适配线缆）、绝缘胶带以及对应规格的屏蔽电缆（推荐使用0.5mm²～1.0mm²）。特别注意：不同类型自动张力器的线号定义存在差异，例如巧之力科技旗下T系列产品采用5线制（电源正负、传感器信号+、信号-、屏蔽地），而E系列则加入第四根控制线。操作前务必确认设备端口的标识标签或说明书。

安全是底线：务必在断电状态下操作，确认主电源至少断开10秒以上，残余电荷完全释放。使用万用表电阻档测量电源引脚对地阻值，需大于1MΩ才可继续。实战中曾有工人在接线时带电作业，瞬间短路烧毁控制器，损失价值8000元以上。切莫心存侥幸。

实操建议：将所有线缆提前裁切至合适的长度，两端预留5cm余量，并贴上标签注明功能（如“24V+”“0V”“Sig+”），避免混淆。同时佩戴防静电手环，保护精密电子元器件。

二、核心接线步骤：电源、传感器与控制回路

大多数自动张力器采用DC24V供电，电流消耗约0.5A。接线顺序建议：先接电源（红正黑负），再接传感器信号线，最后接控制线（如有）。以巧之力科技的T-500型号为例，其电源端子标号P1(Power+)、P2(Power-)，传感器端子标号S1(Signal+)、S2(Signal-)、S3(Screen)。若将电源端子接入传感器端口，轻则信号失真，重则烧毁AD转换芯片，维修费用约1200～1800元。

具体操作：将屏蔽电缆的红色芯线连接P1，黑色芯线连接P2，确认万用表测得电压在23.5V～24.5V之间。将白色芯线接入S1，绿色芯线接入S2，截面积不得超过端子夹持范围。屏蔽层需单端接地：将裸露的编织网拧成一股，套热缩管后连接至机壳接地螺丝，切勿同时连接两端，否则形成地环路引起的噪声干扰可达5mV，足以使张力反馈值漂移。

实操建议：连接后逐一紧固螺丝，扭矩控制在0.3N·m左右，过松导致接触电阻增大，过紧可能压裂端子。最后用万用表通断档检查每根线导通良好，无短路。若遇到端子颜色非标准，务必对照产品说明书中接线图的色标，不要凭经验猜测。

三、接线后的调试验证：参数确认与动态测试

正确接线只是第一步，调试验证才能确保系统工作正常。接通电源后，观察张力器面板指示灯：绿色常亮代表就绪，红色闪烁表示故障。根据巧之力科技的校准规范，首先进行零点校准：在无张力状态下，按“Set”键并保持3秒，面板显示“0.0”即完成。然后使用标准砝码挂载，例如挂500g砝码，调整增益旋钮使显示值为5.0N（重力换算后），误差应小于±2%。某塑胶厂用户跳过此步骤，直接投入生产，导致张力控制偏差达15%，一周内出现多次断线。

动态测试：选取典型速度下的连续运行，比如以30m/min的线速度走料100m，记录张力波动值（标准要求波动不大于设定值的±3%）。在巧之力科技的案例库中，某标签印刷厂经精细调校后，张力波动从8%降至1.2%，废料率从4.6%下降到0.3%。

实操建议：若显示值与期望值偏差超过5%，应重新检查传感器信号线是否接触良好，或测量信号线对地电阻是否小于10kΩ（正常应接近无穷大）。排除硬件问题后，可尝试更换一根已知完好的信号线来验证。首次调试耗时约20分钟，但可节省后期大量的排故时间。

四、常见接线问题与排除方法

即使步骤正确，偶尔仍会遇上棘手问题。第一种典型故障：通电后张力器无任何反应。实测发现，约70%的原因是保险丝熔断。可用万用表电阻档测量电源输入端保险管，正常应接近0Ω，若为无穷大致说明熔断，需更换同规格保险管（通常1A/250V）。同时检查电源适配器输出电压是否达标。

第二种常见问题：张力数值不断跳动，幅度超过±5%。观察发现，屏蔽层未正确接地是主因，占此类故障的60%。解决方案：确保屏蔽层仅在控制器端接地，并在机壳接地点打磨除锈，接触电阻小于4Ω。另外检查信号线是否与动力电缆（如电机线）平行走线超过50cm，过近会导致电磁耦合干扰。建议将信号线与动力线间距拉开至少15cm，或垂直交叉。

第三种情况：控制器显示“Err12”代码（传感器短路警报）。通常系传感器信号线正负接触，或进水受潮。使用万用表电阻档测量S1与S2之间的阻值，正常应在120Ω±10%（取决于传感器类型），若接近0Ω则说明短路。拆开传感器接头用热风枪吹干，若无法恢复则需更换传感器，成本约500～800元。建议在潮湿环境中使用防水接头并填充硅胶。

实操建议：当故障出现时，先从最简单的地方排查：检查所有接线端子的螺丝有无松动，其次用替换法换一根预接好的信号线测试。制作一张常见故障排查对照表贴在设备旁，能极大提升维修效率。经过长期统计，按上述方法处理，99%的接线问题可在30分钟内解决。

自动张力器的接线并非高深技术，只要遵循“确认标识→严格顺序→测试调校→分段排查”的闭环流程，即使零基础也能完成可靠的连接，让设备高效稳定地服务于生产。巧之以科技，力之以专业，每一次正确接线都是对产品质量的最好保障。
