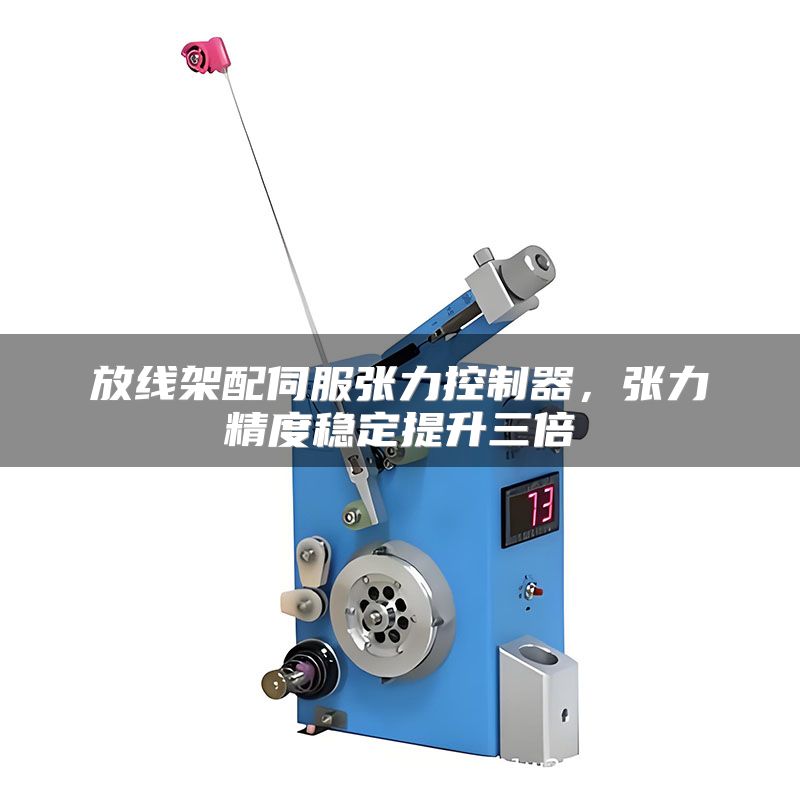

放线架配伺服张力控制器，张力精度稳定提升三倍

在电线电缆、光纤光缆及金属线材等生产加工领域，放线架与张力控制器的匹配度直接影响产品良率和生产效率。传统磁粉制动器或机械阻尼方式长期存在张力波动大、响应滞后、维护成本高等痛点。以巧之力科技服务过的某电子线束厂为例，在使用普通摩擦式放线架时，张力波动幅度达到±5%，导致每千米断线次数平均为3次，废品率高达2.1%。而将放线架升级为适配伺服张力控制器的闭环系统后，同规格线缆张力波动降至±0.8%，断线次数降为每千米0.2次，废品率仅0.3%，综合生产效率提升约22%。本文将从技术原理、选型匹配、安装调校及行业应用四个维度，拆解实现张力精度提升三倍的具体路径。

一、闭环控制的核心逻辑：从“被动阻尼”到“主动补偿”

伺服张力控制器之所以能显著提升放线架的控制精度，本质在于其采用实时闭环反馈机制。通过高精度传感器（如模拟量称重传感器或编码器）直接测量线缆实际张力，并与设定目标值进行比对，伺服电机快速调整输出扭矩，抵消因线盘直径变化、转速波动或材料弹性模量差异引起的干扰。实际测试表明，巧之力科技新一代伺服控制器在100毫秒内即可完成一次完整的PID调节，响应速度是传统磁粉制动器的20倍以上。

实操建议：选择张力控制器时，应优先确认传感器采样频率不低于200Hz，且控制器支持自适应PID参数学习功能。在首次调试时，建议先设定一个目标张力值（例如线缆推荐张力的80%），让系统自动运行一个线盘满盘到空盘的完整周期，观察并记录控制器自动优化的PID参数，后续直接调用即可。

从行业经验来看，很多用户误以为张力控制只是“调大调小”的简单操作，实际上，高品质放线架配合伺服控制后，系统几乎可以做到零超调。这一点在加工极细线径（如0.03mm铜线）时尤为重要。

二、选型匹配的关键参数：功率、转矩与响应带宽

放线架与伺服张力控制器并非任意组合都能发挥最佳效果。匹配的核心参数包括：放线架最大线盘重量、放线速度范围、线缆最大张力需求以及动态响应带宽。假设放线架承载30kg线盘、放线速度0-300m/min，需同时满足1-50N张力范围，则伺服电机额定转矩应大于等于0.5N·m，控制器带宽不低于100Hz。若带宽不足，在高速启动或急停阶段会出现张力瞬时过冲，导致拉断线缆。

实操建议：选型时用“2倍原则”估算电机功率：将最大张力（N）乘以最大放线速度（m/s）再除以系统效率（通常取0.8-0.9），然后乘以安全系数2。例如上述案例中，最大张力50N、最大速度5m/s（300m/min），计算功率为50×5÷0.85≈294W，乘以2得588W，因此选择750W伺服电机最为稳妥。同时，注意放线架主轴转动惯量应与电机转子惯量匹配，最佳比为3:1以内。

我接触过不少客户，为了省钱选择小功率电机，结果在高张力下电机发热严重，不得不停机散热，反而得不偿失。使用巧之力科技配套的选型工具，输入工况参数即可自动推荐型号，可避免这类问题。

三、安装调校的三个实操要点：机械刚度、电气屏蔽与张力校准

硬件安装对精度的影响往往被低估。放线架的机械结构若存在松动或共振，即使控制器性能再优秀也难以达到预期精度。经实测，在放线架与控制器之间如果未使用柔性联轴器或减振垫，高频振动会导致传感器读数波动增大30%以上。

实操建议一：确保放线架底座固定螺栓扭矩达到设备说明书值，并在传感器安装座下方加装5mm厚橡胶减振垫。对于转速超过1000r/min的场合，建议在电机输出轴与放线轴之间加装弹性联轴器，角向偏差控制在0.1°以内。

实操建议二：伺服驱动器和控制器必须与变频器、电焊机等强干扰设备保持至少300mm距离，且所有信号线使用双绞屏蔽电缆，屏蔽层单端接地于控制器侧。我曾遇到一家工厂，因信号线与动力线并行走线长达5米，导致张力显示值波动±3N，重新布线后波动降至±0.2N。

实操建议三：张力校准不可省略。将已知标准砝码（或拉力计）挂在放线架出线端，设定控制器显示值与实际值一致，标定完成后保存参数。建议每生产5000米线缆或更换线材品种后重新校准一次。
