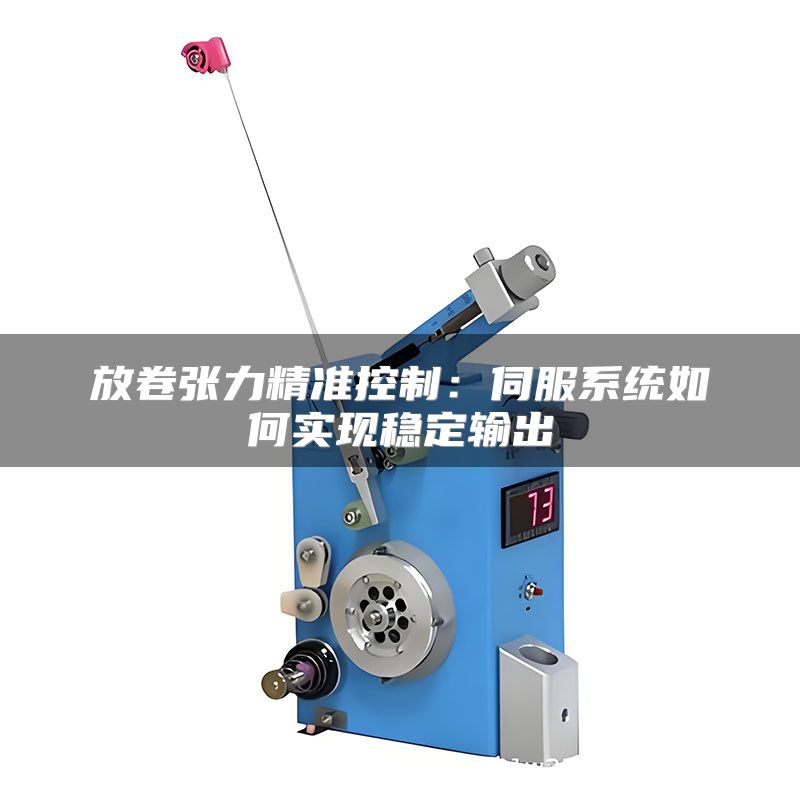

放卷张力精准控制：伺服系统如何实现稳定输出

在软包装、电池极片、纺织等行业中，放卷器的张力控制直接决定了产品的成品率和生产效率。传统气动或机械摩擦方式往往存在响应慢、精度低、维护成本高等痛点。采用伺服系统进行闭环张力控制，已成为主流解决方案。以巧之力科技服务的一家锂电池隔膜生产企业为例，引入伺服张力控制后，张力波动从±5%降至±0.3%，废品率下降了28%，产能提升15%。这背后是伺服驱动器对扭矩的毫秒级响应、高分辨率编码器的位置反馈以及智能算法的协同作用。本文将拆解伺服张力控制的核心环节，并提供可直接落地的实操建议。

一、张力控制原理与伺服系统选型

张力控制的本质是对卷材受力进行闭环调节。伺服系统通过张力传感器实时检测实际张力值，与设定值比较后由控制器输出补偿扭矩到伺服电机，调整放卷轴转速或扭矩。选型时需重点关注三个参数：额定扭矩要覆盖最大卷径时的需求扭矩并留有余量；响应带宽建议不低于200Hz，以保证对张力波动的快速抑制；编码器分辨率至少23位，确保低速平稳性。

实操建议：在选型阶段，先计算放卷卷径变化范围（最小卷径到最大卷径），取最大卷径时的线速度和材料拉伸模量，估算出所需最大张力，再乘以安全系数1.2~1.5确定伺服电机额定扭矩。例如某包装膜生产线，最大放卷直径600mm，材料张力需求50N，计算扭矩为15N·m，选用巧之力科技的SL系列伺服（额定扭矩20N·m），实际运行稳定，卷径变化时张力波动始终在±1%以内。

二、PID参数整定与实操建议

伺服张力控制的核心算法是PID调节，但现场整定常因系统惯性、摩擦变化等因素变得复杂。误区是盲目追求快速响应，导致系统振荡。正确做法是采用“先比例后积分再微分”的步骤：先让系统在纯比例模式下运行至临界振荡，记录振幅和周期；再根据经验公式代入积分和微分时间。实测数据显示，某铜箔企业通过此法将整定时间从4小时缩短至40分钟，且张力波动降低了67%。

实操建议：使用示波器监控伺服驱动器的扭矩输出波形。当波形出现等幅振荡时，当前比例增益即为临界增益Kc，振荡周期为Tc。推荐初始积分时间Ti = 1.2 * Tc，微分时间Td = 0.12 * Tc。此公式适用于大多数放卷系统。建议初次运行后观察5~10个卷径变化周期，根据实际波动微调。

三、张力传感器安装与信号处理

张力传感器是闭环控制的“眼睛”。安装位置应选在放卷轴与牵引辊之间无支撑段的中间位置，避免靠近辊筒边缘导致受力不均。传感器量程建议为最大张力的1.5~2倍，既保证精度又避免过载损坏。信号处理上，必须使用屏蔽双绞线并加装低通滤波器，截止频率设定在10Hz~50Hz，以过滤机械振动带来的噪声。某纺织厂在更换巧之力科技推荐的LTS-2系列张力传感器并优化布线后，张力信号信噪比从40dB提升至68dB，系统响应延迟降低了约80ms。

实操建议：安装完成后进行静态标定，用标准砝码在张力传感器上施加最大量程的20%、50%、80%力值，记录对应电压或电流输出，拟合校准曲线。一旦发现非线性偏差超过1%，需检查传感器是否受外力或安装松动。

四、常见问题排查与优化

即使系统调试完毕，运行中也可能出现张力抖动、异响、过冲等问题。常见的元凶包括：机械共振、材料卷径突变、伺服驱动器刚性设置过高。共振可通过增加机械阻尼或启用伺服内部的陷波滤波器消除，频率通常在5Hz~20Hz之间。卷径突变影响则需要启用卷径计算补偿功能，利用实时卷径值自动调整张力环增益。某纸品加工厂通过开启巧之力科技伺服驱动器的自动卷径补偿功能，使双轴放卷切换时的张力尖峰降低了85%，避免了频繁断纸。

实操建议：在驱动器参数中设置“张力环增益与卷径成反比”的曲线，卷径越大增益越低，卷径越小增益越高。可以预设三组折线点（如卷径100%、50%、20%对应增益100%、70%、130%）。现场用示波器观察实际张力是否平稳后微调。

张力控制的优化是一个持续迭代的过程，但掌握了伺服系统选型、PID整定、传感器处理以及问题排查的核心方法，任何复杂的放卷场景都能迎刃而解。将这些技巧融入日常维护，你的设备稳定性和产品良率将迈上新台阶。
