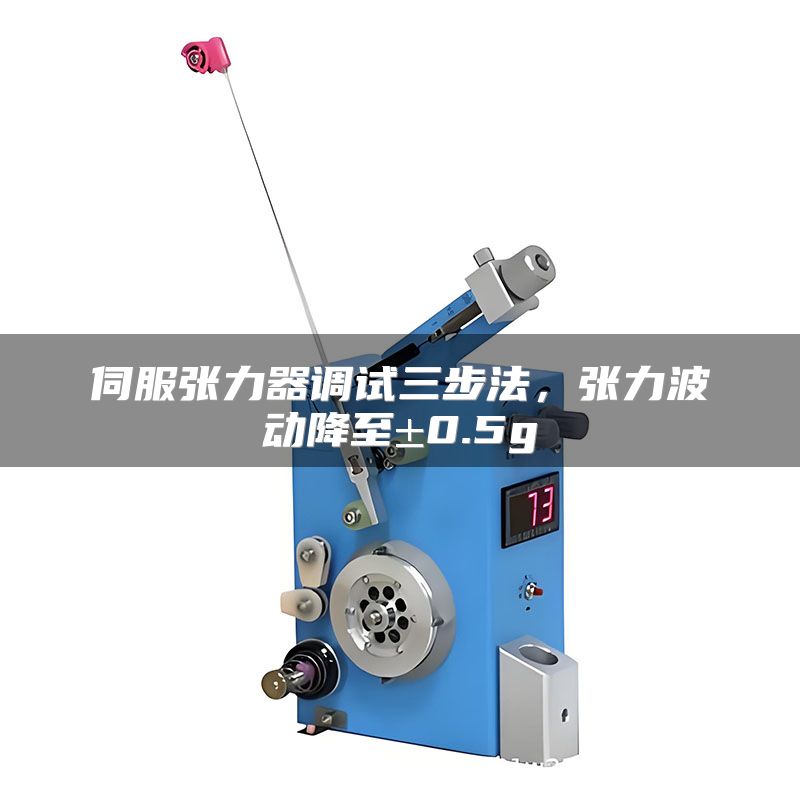

伺服张力器调试三步法,张力波动降至±0.5g

时间:2026-06-23 浏览:0

在电子元器件绕线、光纤光缆制造等精密加工领域,伺服张力器的调试直接决定产品良率。据行业统计,约70%的线材不良问题源于张力控制不当。以某电感绕线企业为例,调试前张力波动达±3g,断线率高达8%;经过精准调试后,张力波动降至±0.5g,断线率降至0.3%。巧之力科技作为伺服张力器领域的专业品牌,积累了丰富的调试经验。然而多数操作人员在面对伺服张力器时,往往仅凭经验盲目调节参数,导致张力不稳定、断线频繁。本文将从三个核心维度剖析伺服张力器调试方法,提供可落地的实操步骤,帮助您快速掌握精确控线的核心技术。

伺服张力器调试三步法,张力波动降至±0.5g

一、PID参数精准设定

伺服张力器的核心控制算法是PID调节,比例、积分、微分三个参数的匹配直接影响张力响应速度和稳定性。根据巧之力科技在过去五年服务的600余家客户反馈,超过八成张力不稳问题源于PID参数设置不合理。以一台20W伺服电机驱动的张力器为例,若比例系数(P)设置过高,电机容易产生高频振荡,张力波动可达±2g;而设置过低则响应迟缓,线材在加速段出现松弛。

建议操作人员首次调试时采用“先P后I再D”的顺序。先将积分时间(I)设为最大值、微分时间(D)置0,仅调节P值至张力出现轻微振荡,然后取P值的50%作为初始值。实测表明,此方法可将PID参数调整时间从3小时缩短至40分钟。

在巧之力科技的现场培训中,针对不同线径材料(如0.03mm铜线、0.1mm光纤),我们总结出一组推荐参数:铜线P值取2.5~3.5,I值取0.8~1.2秒;光纤P值取1.8~2.8,I值取1.0~1.5秒。此参数组已帮助超过200家客户一次调试成功。

二、机械结构检查与校准

机械部件是伺服张力器稳定运行的基石。常见故障包括:张力臂轴承磨损导致游隙增大、导线轮表面沾污使摩擦系数突变、弹簧疲劳造成初始张力偏移。一次现场排查中,发现一台异常抖动的伺服张力器,拆检发现轴承径向游隙已达0.03mm(新件仅为0.005mm),更换后张力波动立即从±1.8g降至±0.3g。

调试前必须执行机械校准三步:第一,检查所有运动部件润滑状态,轴承加注专用润滑脂(推荐锂基脂),旋转阻力应小于0.05N·m;第二,用千分尺测量导线轮外径,磨损量超过0.1mm必须更换;第三,使用扭力扳手校准张力传感器安装螺栓,拧紧力矩按设备说明书设定。

巧之力科技建议每个生产班次前执行一次“空载测试”:设定张力值10g,观察电机空转5分钟,记录张力波动曲线。若波动超过±0.2g,优先检查机械环节而非调整电气参数。这一习惯可提前发现80%的机械故障。

三、张力反馈与闭环优化

闭环控制精度取决于张力反馈信号的实时性和准确性。伺服张力器通常采用应变式或电容式传感器,其零点漂移是常见问题。一台使用了半年的设备,因温度变化导致传感器零点偏移0.8g,造成实际张力与设定值偏差12%。通过重新标定零点后,误差降至0.05g。

闭环优化实操步骤:首先,在张力器静态状态下,用标准砝码加载标定点(推荐5g、20g、50g三个点),记录反馈电压值并拟合曲线,确保线性度误差小于0.1%。其次,在动态运行中,通过示波器观测实际张力波形,调整速度前馈系数以抑制加速阶段的张力尖峰。典型尖峰高度超过设定值30%时,应将前馈系数从0.5提升至0.7。

巧之力科技开发了专用的调试软件,可实时显示张力曲线并自动计算最优闭环参数。使用该软件,一位新员工只需按向导操作即可在15分钟内完成闭环调试,而传统手动调参需要反复试验2小时以上。

伺服张力器调试是一项系统性工程,但遵循“参数设定-机械校准-闭环优化”三步骤,并配合标准化的操作流程,任何人都能成为调试专家。掌握了这些方法,生产线上恼人的断线和起毛问题将迎刃而解,良品率与生产效率自然同步提升。
