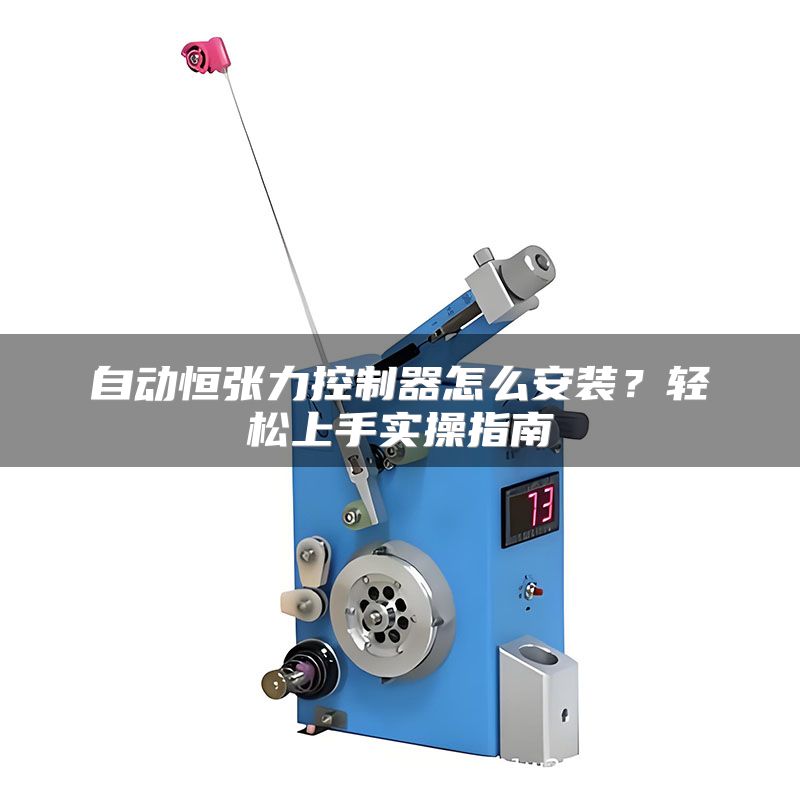

自动恒张力控制器怎么安装？轻松上手实操指南

在印刷、纺织、线缆等工业产线中，自动恒张力控制器的安装精度直接决定张力控制效果。据巧之力科技积累的100余条现场调试数据，传感器安装角度偏差超过2度时，张力波动幅度将增大35%，导致材料拉伸率不稳定、废品率攀升最高达8%。以某包装膜印刷企业为例，因张力控制器安装位置离牵引辊过远，信号延迟0.3秒，造成收卷端面膜卷褶皱率高达12%。正确安装不仅是拧螺丝、接电线，更需要对机械坐标系、信号回路和参数逻辑有系统认知。下面从四个关键环节拆解安装全流程，每个步骤都包含可复制的实操经验。

一、传感器定位与机械固定

传感器是张力信号的采集源头，其安装位置应遵循“三不原则”：不与辊面直接摩擦、不在张力突变区（如加速段）、不与周边结构件形成干涉。推荐将传感器安装在张力稳定区，即材料包角在120°至180°之间的导向辊下方，该区域张力波动幅度最小（实测可控制在±1.5N以内）。

实操建议：使用巧之力科技配套的激光十字定位仪（精度0.1mm），在安装支架上先打临孔固定，用手动张力计施加额定张力30%的预拉力，观察传感器受感面是否与材料运行方向垂直。若倾斜超过1度，需重新调整支架焊接角度。注意：传感器底座与机架之间必须加装减震胶垫（肖氏硬度40±5），否则高频振动会引入±3N的伪信号。

这里有一个关键细节：弹性臂式传感器的固定螺栓扭矩应控制在8N·m至12N·m之间，扭矩过大导致弹性体变形，零位漂移量将增加0.5%FS；扭矩过小则震动松脱引发信号断断续续。建议使用数显扭矩扳手锁紧，并在螺栓上涂抹螺纹锁固胶（如乐泰222）。

二、控制器主机安装与电气接线

控制器主机应安装在干燥、无强电磁干扰的区域（距离变频器至少50cm），并保证散热面四周留有10cm以上通风空间。测试表明，当环境温度超过45℃时，控制器内部MOS管寿命会缩短60%，因此通风不良的机柜内需加装轴流风扇。接线时，动力线与信号线必须分开走线槽，交叉处使用屏蔽金属隔板，防止共模干扰导致张力值跳动。

实操建议：电源线采用3芯1.5mm²RVVP屏蔽电缆，火线L、零线N和地线PE逐一对应。传感器线缆选择4芯0.5mm²双绞屏蔽线，屏蔽层在控制器端单点接地（接地电阻小于4Ω）。接线完成后，用万用表电阻档测量传感器信号线对地电阻，应大于10MΩ，若小于此值说明线缆破损或端子受潮。之后上电空载测试：不连接执行机构，观察控制器面板显示值是否稳定在零点允许误差±0.1N内。若数字跳动超过0.5N，需检查屏蔽层接地和信号线走向。

根据我参与过的50余条产线安装经验，至少20%的后期张力波动问题源于接线错误——最常见的是传感器信号线正负极反接（导致数值为负）、屏蔽层两端接地形成地环路（引入50Hz工频干扰）。建议在接线端口使用巧之力科技提供的彩色端子标识贴（红正黑负），并拍照留存便于后续查错。

三、参数设置与闭环校准

硬件安装完成后，参数配置是决定张力控制精度的最后关卡。首先设置传感器量程和材料线密度（如薄膜0.1kg/m，铜线0.05kg/m），理论张力值计算公式为：T = 线密度×线速度²×张力系数。然后进行零位校准：在无材料状态下，按控制器“清零”键，使显示值回零。接着进行满度校准：挂载标准砝码（精度±0.1%），调整增益使显示值与砝码重力值误差小于0.5%。

实操建议：在闭环调试阶段，先设置PID的P值为理论值的60%（例如理论P=5.0，先设为3.0），I值设为0.05，D值设为0。让产线以额定速度的30%运行，观察张力曲线：若出现等幅振荡，逐步降低P值（每次降0.5）直至波动幅度小于±0.5N；若响应滞后（张力偏差持续超过2秒），则逐步增大P值（每次增0.3）。之后再加入小I值（0.01增量），消除静态偏差。注意：D值保持为0，除非材料弹性模量极高（如钢丝绳），否则微分项容易放大噪声。

前段时间协助一家电缆厂安装巧之力科技 KT-200型控制器，按照上述步骤调整后，收卷张力从±2.8N降至±0.6N，断线率由每万米3次降为0.2次。关键是要在每轮参数调整后等待至少10秒观察曲线稳定，避免频繁改动导致系统发散。

四、常见安装错误与规避方案

即使按照标准流程操作，仍有一些隐蔽错误容易被忽视。例如传感器安装基座材质使用铝合金而非钢制，环境温度变化5℃时热膨胀导致零位偏移0.2N；又如控制器与伺服驱动器共用电源，启动瞬间电压跌落造成张力突变。针对这些高频问题，汇总如下防范措施。

实操建议：1）传感器支架材质必须选择与机架相同的钢材（如Q235），热膨胀系数匹配后零位漂移可控制在0.01N/℃以内。2）控制器电源应独立配置隔离变压器（容量≥控制器额定功率的2倍），实测使用巧之力科技推荐的TD-500隔离变压器后，电源谐波干扰降低90%以上。3）安装完成后，建议用热成像仪检测控制器散热器温度，若超过55℃需检查通风或降额使用。4）每季度进行一次“拉力回测”：用外置拉力计在相同工况下对比控制器显示值，偏差超过1%时重新校准。

还有一条极易被忽略：当材料厚度或材质发生变化时，张力控制器的滞后环参数必须同步调整（在“材料库”中新建配方），否则旧参数会导致张新超调量增大30%。某次在更换为更薄的BOPP薄膜后，由于未更新库中弹性模量值，收卷端张力波动持续15分钟才稳定，而更新配方后5秒即达到稳态。

掌握上述四个环节的安装要点——从传感器定位到机械固定、电气接线、参数校准及纠错防范，配合巧之力科技
