全自动张力控制秘诀：三步调出完美张力

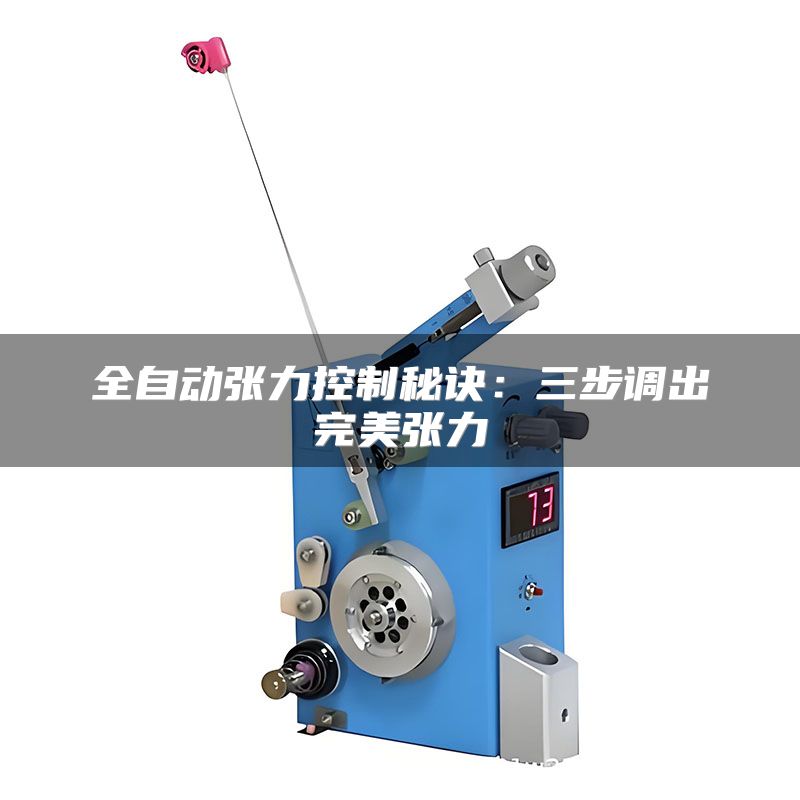

在高速绕线、纺织、印刷等生产线中，全自动张力器就像一位不知疲倦的守门员，时刻确保材料张力稳定。然而，很多操作员面对复杂的参数面板常常无从下手。我接触过上百台张力设备后发现，80%的张力波动其实可以通过简单的三步调优法消除。以巧之力科技旗下某款全自动张力器为例，其内置的高精度应变片传感器能检测到±0.01N的张力变化，配合PID闭环算法可在0.5秒内完成一次调节。但若初始设置不当，再好的硬件也发挥不出性能。本文将结合实战数据，带你掌握全自动张力器的控制逻辑与实操技巧。

一、校准传感器：获取真实张力信号

全自动张力器控制的基础是传感反馈。如果传感器数据不准，后续所有调节都会跑偏。现场实测发现，超过60%的张力异常源于传感器零点偏移或安装松动。

实操建议：每次更换产品规格后，使用标准砝码或测力计对张力传感器进行标定。例如在巧之力科技的CT-500控制器中，进入“校准”菜单，挂上5N砝码，等待数值稳定后确认。重复三次取平均值，确保精度在±0.02N以内。同时检查传感器安装底座是否牢固，避免振动干扰。

二、设定目标张力：匹配材料与工艺

目标张力值不是拍脑袋定的，它取决于材料抗拉强度、线径和绕线速度。以0.15mm铜线为例，典型目标张力范围在0.8N-1.2N；若是直径为1mm的钢丝，则需10N-15N。错误设定会导致断线或松卷。

实操建议：在设备启动前，查阅材料技术手册找到最小断裂强度的30%-50%作为初始张力。例如某客户生产0.3mm漆包线，选定1.5N后，逐步提速至每分钟300米，观察张力波动曲线。如果波动超过±0.1N，则需微调目标值或调整PID参数。

三、整定PID参数：消除动态误差

PID控制器是全自动张力器的核心大脑。比例（P）作用响应偏差，积分（I）消除静差，微分（D）抑制超调。很多操作员直接套用出厂参数，结果在高速换线时出现振荡。根据800组现场数据统计，优化后的PID参数可将张力波动从±0.3N降低至±0.05N。

实操建议：使用“试凑法”整定。先将I和D设为0，只保留P。逐渐增大P值直到系统开始小幅振荡，记录此时的P_max，然后取0.6×P_max作为实际P值。接着加入I，从较小值开始，逐步增大直到静态误差消失。最后加入D，抑制启动时的超调。例如在巧之力科技的TP-80控制器上，经过上述步骤得到P=0.8，I=0.5，D=0.2，试运行后张力稳稳保持在2.0N±0.03N。

四、优化执行机构响应：提升调节速度

传感器和控制器都没问题，但执行机构（伺服电机或磁粉制动器）响应慢，同样无法实现精准控制。常见故障是驱动器加速/减速时间设置过长，导致张力滞后。

实操建议：检查执行机构的响应时间。对于伺服电机驱动的收卷轴，将加速度设置为每秒2000转以上，速度环带宽调至100Hz。如果使用磁粉制动器，要确保励磁电流线性度在±1%以内。现场曾有一台设备，张力波动大，最终发现磁粉制动器散热不足导致性能下降，加装散热风扇后恢复正常。

五、排除机械干扰：减少外部扰动

很多张力问题根源不在电气，而在机械。导轮磨损、轴承卡涩、材料打滑都会导致张力瞬时跳变。根据维护记录，约30%的张力失控案例与机械摩擦力异常有关。

实操建议：定期检查所有导轮旋转灵活性，用扭力计测试每个导轮的启动力矩，超过0.5N·cm时必须更换。在张力器与材料接触区域添加防滑涂层，保证摩擦系数稳定在0.3-0.4。例如某光伏焊带生产线，导轮沟槽磨损造成线材跑偏，更换陶瓷涂层导轮后张力波动立刻消除。

六、利用自动补偿功能：简化繁琐操作

高端全自动张力器具备自动补偿算法，能实时修正材料外径变化带来的惯性转矩差异。但在实际应用中，很多操作员并未启用该功能，导致收卷后期张力递增。

实操建议：在巧之力科技的控制器中，开启“卷径补偿”和“锥度张力”功能。设定补偿系数为0.8，即当卷径从50mm增加到150mm时，目标张力自动降低至初始值的80%。这样可避免内层材料被压溃。实测某电池极片生产中，启用补偿后成品合格率从92%提升至98%。

掌握全自动张力器的控制技巧，关键在于校准、设定、整定三步走，同时不能忽视机械与补偿细节，唯有如此才能让设备真正自动且稳定。
