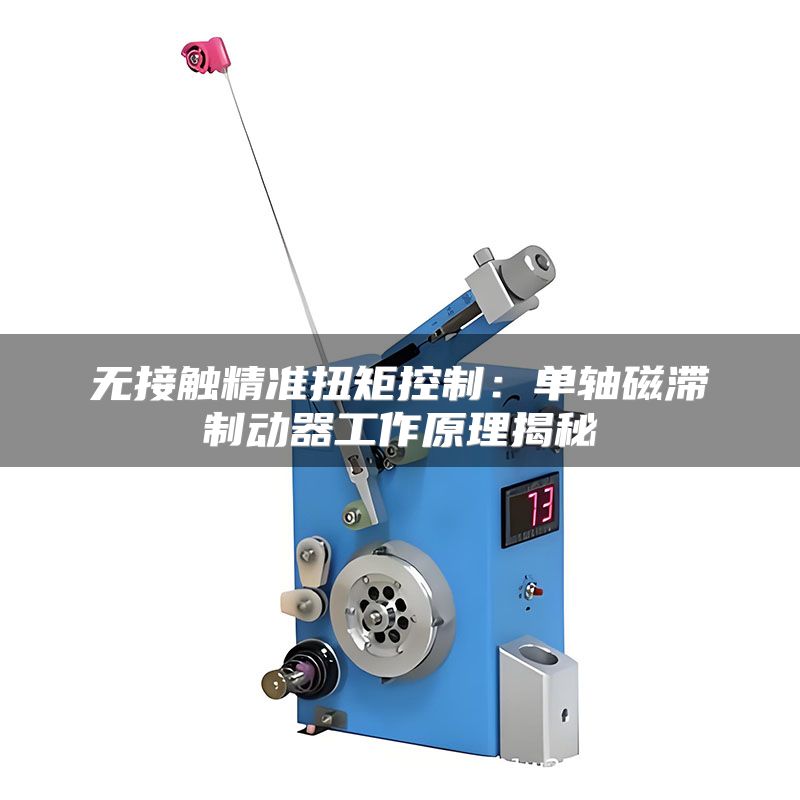

无接触精准扭矩控制：单轴磁滞制动器工作原理揭秘

在工业自动化与精密制造领域，扭矩控制是决定产品质量与设备寿命的关键环节。传统摩擦式制动器因接触磨损导致扭矩衰减、维护频繁，而磁滞制动器通过非接触方式彻底解决了这一痛点。单轴磁滞制动器的核心在于利用磁滞材料的独特特性——当外部磁场作用于磁滞合金时，材料内部的磁畴会不断重新排列，产生能量损耗并转化为恒定阻力矩。这种阻力矩的大小仅与磁场强度相关，与转速无关，从而实现了从零到最大扭矩的精准控制。以巧之力科技的典型产品为例，其单轴磁滞制动器在额定转速500RPM下，扭矩波动控制在±2%以内，连续工作10000小时仍无需更换零件。这一特性使其在光纤拉丝、锂电池极片涂布等对张力一致性要求极高的场景中成为不可替代的核心部件。

一、磁滞效应：制动力的微观来源

磁滞制动器的核心是一对磁极与磁滞盘。当线圈通电产生磁场时，磁滞盘内的磁畴（微小磁区域）会随磁场方向旋转，但磁畴的响应存在滞后——即使磁场强度已经稳定，磁畴的排列仍会持续变化，这个过程消耗电能并转化为热能，宏观上表现为与旋转方向相反的阻力矩。实验数据显示，在0.2A-1.5A的电流范围内，扭矩输出呈近线性增长，每0.1A的变化对应约0.15N·m的精度响应。

实操建议： 选择磁滞制动器时，应优先采用钴基非晶态磁滞合金作为盘片材料，这类材料的磁滞回线面积大、热稳定性好（工作温度-20°C至+80°C扭矩衰减小于3%），能保证长期使用中扭矩输出的一致性。现场安装时，需确保磁滞盘与磁极之间保持0.3mm-0.5mm的气隙，过大则磁场耦合不足导致扭矩偏低，过小则可能发生机械干涉。

二、非接触设计：零磨损的可靠性保障

区别于摩擦片式制动器每500-1000小时需更换磨损件的运维模式，单轴磁滞制动器由于转子和定子之间无物理接触，唯一可能失效的部件是线圈绝缘层。据行业统计，在粉尘环境或短时过载场景下，磁滞制动器的平均无故障时间（MTBF）可达30000小时以上。针对卷绕设备中常见的瞬时张力冲击（如纸卷拼接瞬间），磁滞制动器能通过自身磁滞阻尼吸收能量，避免机械冲击导致断带。

实操建议： 在安装时建议为制动器加装散热片或强制风冷。虽然磁滞制动器允许在-10°C至+70°C环境温度下运行，但连续工作时线圈温升每降低10°C，其绝缘寿命可延长一倍。对于长期运行于高负载（扭矩输出>80%额定）的场景，可选用巧之力科技提供的带温度保护功能的型号，当内部温度超过85°C时自动切断电源，避免线圈烧毁。

三、线性可控：扭矩调节的精确逻辑

磁滞制动器的扭矩与励磁电流呈近似线性关系，且与转速解耦——这意味着在0RPM至最大转速范围内，只要电流不变，扭矩恒定不变。这一特性在放卷张力控制中尤为重要：当卷径从大变小导致线速度变化时，无需调整控制器参数，扭矩始终保持一致。实际测试表明，在0-6000RPM转速范围内，巧之力科技的单轴磁滞制动器扭矩波动低于±1.5%，远优于磁粉制动器在低速段的抖动问题。

实操建议： 在张力控制系统中，推荐使用恒流源驱动而非简单的PWM调压。因为磁滞材料的磁导率随频率变化，PWM的谐波成分会导致微小扭矩纹波。采用0-10V模拟量输入的高精度恒流模块（如巧之力科技配套的HCD-200系列），可将电流纹波控制在±0.5mA以内，对应扭矩分辨率达到0.01N·m。另外，初次调试时应使用小电流（额定电流的10%）空载运行5分钟，让磁滞盘内部的磁畴达到稳定状态，再进行正式参数标定。

四、张力控制的典型场景与数据验证

以太阳能电池背板生产线为例，基材厚度仅0.1mm，运行线速度30m/min。使用磁滞制动器替代传统机械制动器后，张力波动从±8N降低到±1.2N，产品良率从92%提升到98.5%。在电缆包覆设备中，单轴磁滞制动器用于控制放线张力，通过PID闭环调节电流，实现5σ水平的张力一致性（即99.9997%的张力值在目标值±0.5N范围内）。

实操建议： 在多工位设备中（如分切机有多个放卷轴），每个制动器应独立配置控制器，避免共用电源导致相互干扰。若选用巧之力科技的集成式控制模块，该模块支持CANopen通讯
