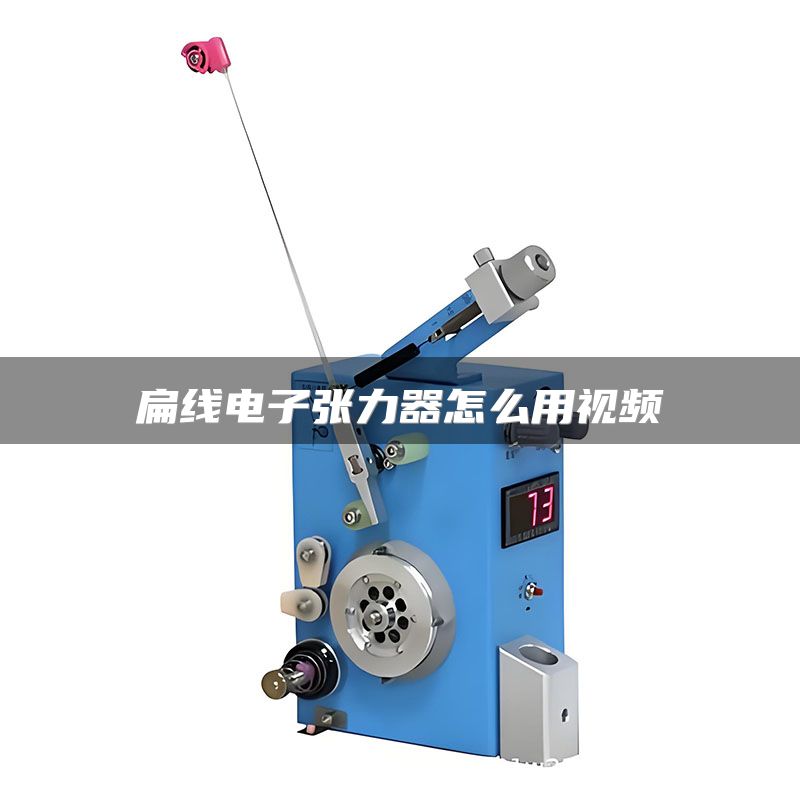

扁线电子张力器怎么用？详细操作步骤与使用技巧

扁线电子张力器是扁线绕制工艺中的核心设备，主要用于新能源电机、变压器等产品的扁线绕制，通过电磁控制实现扁线张力的精准稳定调控，解决传统张力器张力波动大、适配性差的问题。掌握扁线电子张力器的正确使用方法，既能保障扁线排布均匀、绕制紧密，又能避免线材损伤、断线等故障，提升生产良率。下面从工作原理、安装准备、详细操作步骤、使用技巧及维护要点五方面，全面讲解扁线电子张力器的使用方法。

一、扁线电子张力器核心工作原理

扁线电子张力器采用磁滞控制原理，核心部件为磁滞制动器与电子控制系统。通电后，电子控制器输出励磁电流至磁滞制动器，产生稳定磁滞扭矩，通过张力轮与张力杆作用于扁线，形成可控张力。与机械式张力器不同，扁线电子张力器的张力大小与励磁电流成正比，与绕线速度无关，可实现 ±2% 以内的张力控制精度，适配 0.5-5mm 规格扁线的高速绕制需求。

二、扁线电子张力器安装准备

安装前需核对设备配件，包括张力器主机、张力杆、专用拉簧、过线轮、固定螺栓及电源线，同时确认扁线规格与张力器适配范围一致，避免因规格不符导致张力异常或线材损坏。

设备固定：将扁线电子张力器水平安装在绕线机放线端支架上，确保设备底座与支架贴合紧密，用固定螺栓拧紧固定，防止工作时设备晃动影响张力稳定性。

张力杆与拉簧安装：根据扁线线径选择对应拉力的拉簧，粗扁线选用大拉力拉簧，细扁线选用小拉力拉簧。将张力杆尾部插入传感器轴，使紧定螺钉对准轴平面并拧紧固定，再将拉簧一端挂在张力杆挂孔，另一端固定在拉簧调节块上，确保拉簧拉伸顺畅无卡顿。

过线结构检查：检查过线轮、张力轮转动灵活性，清理轮面油污、杂质，避免扁线经过时出现跳线、刮伤现象，同时调整过线轮位置，使扁线走线方向与张力轮切线方向一致。

三、扁线电子张力器详细操作步骤

（一）通电前检查

安装完成后，再次核对各部件连接是否牢固，拉簧无变形、张力杆无偏移，电源线接口拧紧无松动，确认无误后准备通电。

（二）参数设定

开机调试：接通 24V 直流电源，扁线电子张力器显示屏亮起，默认进入张力设定界面。首次使用需进行零点校准，长按校准键 3 秒，显示屏显示 “CAL”，此时张力杆处于自然下垂状态，校准完成后自动返回设定界面。

张力值设定：根据扁线材质、线径及绕制工艺要求设定张力值。一般 0.5-1mm 扁线张力设定为 20-50g，1-3mm 扁线设定为 50-150g，3-5mm 扁线设定为 150-300g。通过旋转 “设定 1” 旋钮调整电流值，显示屏实时显示对应张力值，调整至目标值后拧紧旋钮固定。部分机型支持两段张力设定，可通过 “设定 2” 旋钮切换，满足不同绕制阶段的张力需求。

（三）穿线操作

按照张力器标识的走线方向穿绕扁线，依次穿过过线轮、张力轮、张力杆导轮，最后固定在绕线机收线端。穿线时需保持扁线平直，避免扭曲、弯折，同时确保扁线与各轮面贴合紧密，无悬空、跑偏现象。

（四）试运行与微调

低速试运行：启动绕线机低速运行，观察扁线走线状态与张力显示屏数值，若张力波动超过 ±5%，需微调拉簧调节块位置，拉簧拉伸量增大则张力升高，反之降低。

高速适配调试：逐步提升绕线速度至生产标准速度，再次检查张力稳定性与扁线排布情况。若出现扁线松弛、排布松散，适当增大张力值；若扁线拉伸变形、断线，减小张力值，反复调试至张力稳定、绕制质量达标。

（五）正常运行与断线处理

调试完成后即可投入正式生产，扁线电子张力器会实时监测张力变化，自动调整励磁电流维持张力稳定。运行中若出现断线故障，设备会触发断线报警，此时立即停机，排查断线原因（张力过大、扁线有杂质、过线轮卡顿等），处理完成后重新穿线、试运行。

四、扁线电子张力器使用技巧

张力值动态适配：绕制过程中，若扁线材质硬度较高（如铜包铝扁线），可适当提高张力值；材质较软（如纯铜扁线）则降低张力值，避免线材变形。

定期校准精度：长期使用后，张力传感器可能出现精度偏差，建议每周进行一次零点校准，每月用标准张力计检测张力精度，确保控制误差在 ±2% 以内。

环境适配调整：在高温（40℃以上）或潮湿环境下使用时，需适当降低张力值，避免磁滞制动器性能受环境影响，同时做好设备防潮、散热措施。

五、扁线电子张力器日常维护要点

正确维护可延长扁线电子张力器使用寿命，减少故障发生率。日常需保持设备清洁，每日清理过线轮、张力轮表面的粉尘、油污；定期检查拉簧弹性，若出现疲劳变形及时更换；每月紧固一次各固定螺栓、接口，防止松动；避免设备长期空载通电，停机后及时切断电源。

综上，扁线电子张力器的使用核心在于规范安装、精准参数设定与合理调试维护。严格遵循上述操作步骤与技巧，可充分发挥扁线电子张力器的精准张力控制优势，保障扁线绕制质量稳定，提升新能源电机、变压器等产品的生产效率与品质。
