空心轴磁滞制动器:精密张力控制的完美利器

时间:2026-06-29 浏览:0

空心轴磁滞制动器作为一种先进的非接触式张力控制元件,近年来在纺织、印刷、线缆、薄膜等卷绕加工行业中得到了广泛应用。其核心优势在于利用磁滞原理实现恒定力矩输出,无需传统摩擦片的物理接触,从而彻底消除了磨损带来的力矩衰减问题。根据行业测试数据,采用空心轴磁滞制动器的张力控制系统,其力矩稳定性可长期保持在±1.5%以内,而传统摩擦式制动器在连续运行300小时后力矩衰减率往往超过15%。以巧之力科技推出的空心轴磁滞制动器为例,其独特的空心轴结构允许直接穿过气胀轴或主轴,不仅简化了安装布局,更大幅降低了轴向空间占用,为紧凑型设备提供了理想的张力控制方案。

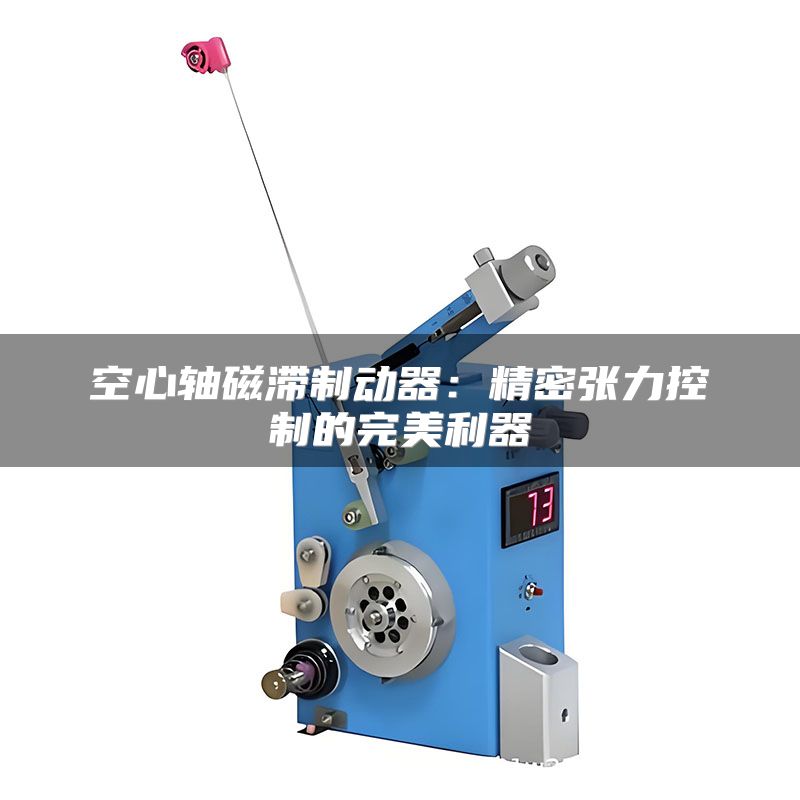

空心轴磁滞制动器:精密张力控制的完美利器

一、空心轴结构:安装空间与效率的双重突破

传统制动器通常采用实心轴设计,安装时需要通过联轴器与传动轴连接,这不仅占用额外轴向空间,还容易引入对中误差和振动。而空心轴磁滞制动器将轴心设计为通孔形式,允许张力气胀轴或设备主轴直接穿过,实现同轴安装。以巧之力科技的典型型号为例,其标准空心轴内径涵盖12mm、20mm、30mm等规格,适配多数卷绕设备的主轴尺寸。在一条薄膜分切生产线上,将传统摩擦制动器更换为空心轴磁滞制动器后,安装空间节省了40%,同时由于减少了联轴器零件,传动链的共振点大幅降低,设备运行稳定性得到显著提升。

实操建议:在选型时,优先测量设备主轴外径及所需张力范围,选择空心轴内径比主轴大1-2mm的制动器,便于安装和散热。若主轴规格特殊,可与厂家沟通定制内径,空心轴结构具有灵活的适配性。

从技术迭代角度而言,空心轴设计不仅是安装方式的简单改变,更代表张力控制集成化的发展方向。在高端无纺布生产线中,越来越多的设备采用“电机+空心轴磁滞制动器”的一体化张力控制单元,将制动器直接嵌套在放卷轴上,省去中间传动机构,有效减少张力波动源。

二、磁滞原理:无接触力矩传递的核心优势

磁滞制动器的核心是一对带有永久磁铁的转子和定子,两者之间通过气隙分离,无任何物理接触。当转子相对定子转动时,磁滞材料中的磁畴反复翻转产生阻力矩,该力矩仅与气隙磁通密度和材料特性有关,而与转速基本无关。这一特性使空心轴磁滞制动器在启动、加速、减速各种工况下都能输出恒定的张力。在某电线电缆生产企业的退火收线环节,使用空心轴磁滞制动器后,收线张力波动从原来的±5%降低至±1.2%,铜线断线率下降了60%,同时因无摩擦粉尘产生,彻底消除了绝缘层污染风险。

实操建议:设定工作电流时,应参考制动器力矩-电流曲线,通常建议将电流设定在额定值的20%-80%区间,此时力矩线性度最佳。避免长期在接近饱和区(>90%电流)运行,以免线圈发热影响磁滞性能。

在行业实践中,很多工程师担心磁滞制动器在低速时力矩不稳定。事实上,磁滞制动器在零转速时仍然能够输出额定力矩,这是它区别于涡流制动器的关键点。以巧之力科技的测试数据为例,当转速从0 rpm上升至1500 rpm,力矩变化率小于2%,真正做到全域扭矩恒定。

三、实际应用:数据验证下的性能表现

在锂电隔膜涂布工序中,由于基材极薄(厚度仅7-9微米),张力控制精度直接影响涂层均匀性和成品率。某锂电池隔膜企业采用巧之力科技HZ系列空心轴磁滞制动器替换原有气动制动器后,放卷张力偏差从±3N缩小至±0.5N,产品优率从92%提升至98.5%。同时,由于磁滞制动器无需气源和压缩空气管路维护,该企业每年节省维护成本约8万元(基于20轴生产线)。
