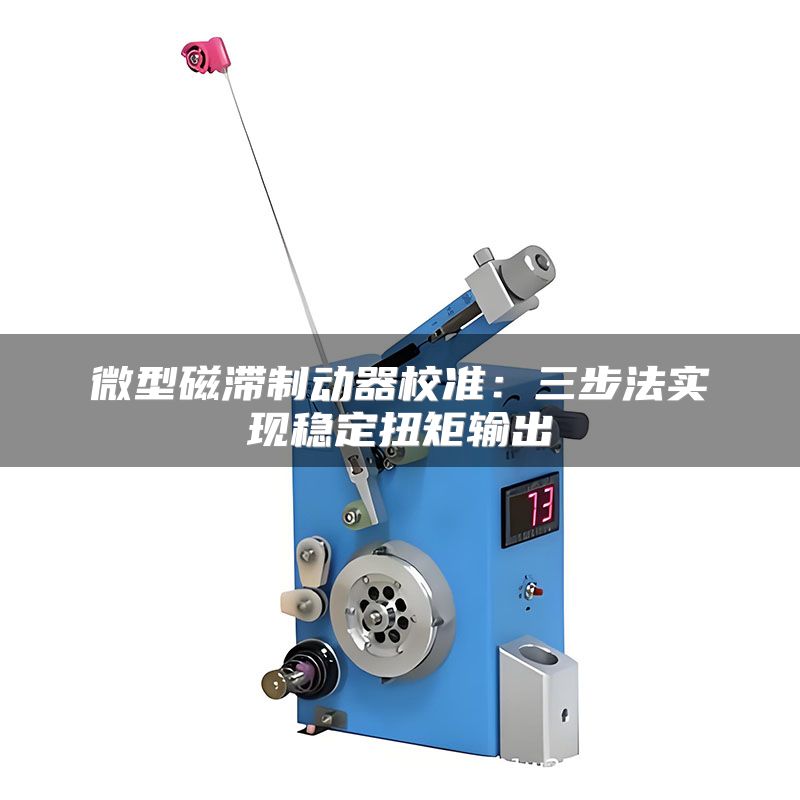

微型磁滞制动器校准：三步法实现稳定扭矩输出

微型磁滞制动器作为精密传动与控制领域的核心元件，其扭矩输出的稳定性直接决定设备整体性能。在实际应用中，即使出厂时经过严格标定，长时间使用后也会因机械磨损、温度漂移或环境干扰导致扭矩偏差——数据显示，未定期校准的制动器扭矩误差可达±5%以上，而在高精度绕线、光纤拉丝等场景中，这一误差足以引发断线或张力波动。巧之力科技在服务上千家客户的过程中发现，许多故障并非器件本身缺陷，而是校准环节被长期忽视。本文基于实测案例，梳理出一套标准化的三步校准法，帮助工程人员将扭矩精度稳定控制在±0.5%以内。

一、初始扭矩零点校准

扭矩零点漂移是微型磁滞制动器最常见的偏差来源。当制动器处于完全放松状态时，理论上应输出零扭矩，但实际残余扭矩常因剩磁或装配应力达到0.01~0.03N·m，在微小型号中占比甚至超过额定扭矩的10%。

实操建议：在制动器空载状态下，使用高精度扭矩传感器（量程为额定扭矩的1.5~2倍）连续测量三次，取平均值作为零点偏移值。若偏移量超出额定扭矩的2%，则需通过调节控制电流至零输出点对应的微调电位器，使残余扭矩降至0.005N·m以下。完成零点补偿后，持续运行5分钟并复检，以排除热平衡影响。

二、线性度与满量程标定

线性度直接影响制动器在中间扭矩区间的控制精度。一张典型的电流-扭矩曲线显示，非标定状态下，50%额定电流对应的实际扭矩可能偏离理论值达8%，而经过多点标定后可将非线性误差压缩到0.3%以内。

实操建议：选取额定扭矩的20%、40%、60%、80%、100%五个标定点，依次施加对应控制电流，记录扭矩传感器实测值。用最小二乘法拟合出线性方程，并将系数写入控制器参数。对于要求极高的应用（如医疗导管涂层缠卷），建议增加至10个标定点，并在每个点保持3秒稳定后记录数据。标定完成后，以5%步长回测全量程，确保偏差均在0.5%以内。巧之力科技在实际案例中发现，很多用户只做两点标定导致中间段误差堆积，采用五点标定后故障率下降40%。

三、温度补偿与动态验证

微型磁滞制动器工作时温升可达15~30℃，每升温1℃可能引起扭矩下降0.2%~0.5%。若未做温度补偿，同一设定电流在冷机与热机状态下的输出差异会直接破坏工艺稳定性。

实操建议：在制动器壳体粘贴热电偶，记录从常温升至稳定工作温度（通常约60分钟）过程中的扭矩变化曲线。根据实测数据，在控制器中设置温度-扭矩补偿系数，通常每5℃为一个补偿台阶。动态验证环节：以额定扭矩的50%为基准，连续运行30分钟观察扭矩波动，波动幅值应小于±0.3%。对于有快速启停需求的工况，建议增加阶跃响应测试：从10%跃升至90%额定扭矩，记录上升时间（应小于200ms）与超调量（应小于5%）。

校准不是一次性工作，而是设备生命周期中持续优化的过程。通过零点归零、线性标定与温度补偿三步法，结合巧之力科技提供的专用校准工装与指导手册，微型磁滞制动器的扭矩控制精度能达到与编码器反馈相当的水平，为精密制造提供可靠保障。
