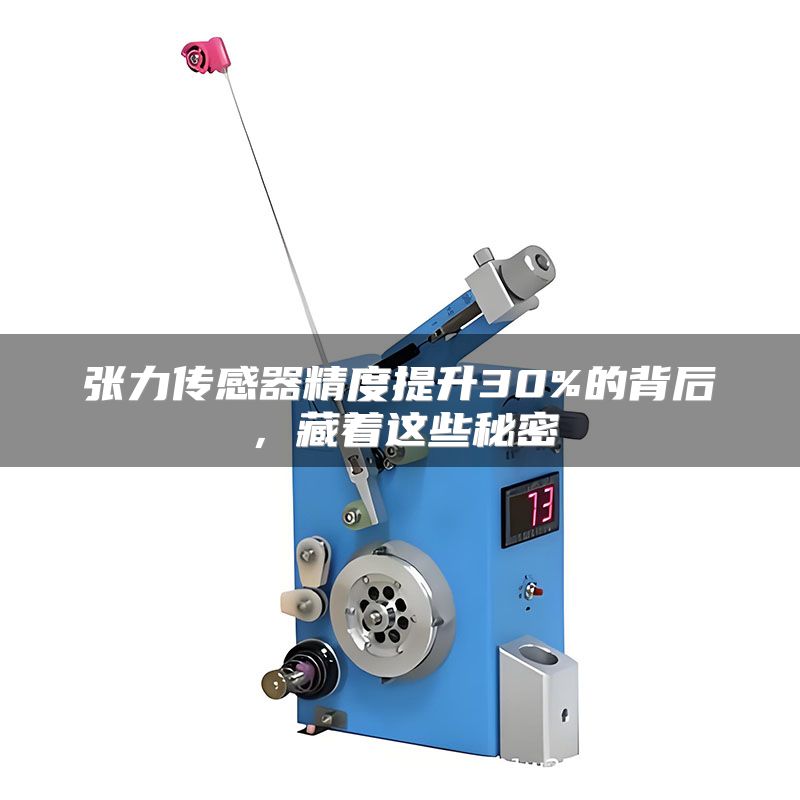

张力传感器精度提升30%的背后，藏着这些秘密

在工业生产中，张力传感器的精度直接影响着卷绕、纺织、线缆等工序的成品率。很多企业投入大量资金采购进口设备，却因为忽略了传感器的选型与校准细节，导致实际张力波动超过±5%，造成材料跑偏、断纱、收卷不齐等常见问题。以某电子材料厂为例，他们更换为高精度张力传感器后，生产良率从85%跃升至96%，每月减少报废品损失超过8万元。这背后并非简单的硬件升级，而是对传感器工作原理、安装环境以及定期校准的深度把控。本文将从三个关键维度为你拆解让张力传感器精度提升30%的实操方法，帮助你在不增加硬件成本的前提下，实现更稳定的张力控制。

一、选型阶段：传感器量程与工作点的匹配

许多工程师习惯选择量程较大的传感器来“留余量”，但这正是精度下降的常见原因。传感器的最佳工作点通常位于满量程的30%~70%之间，超出这一区间，非线性误差和回程误差会显著增大。比如，实际张力长期在50N以下运行，却选择了500N量程的传感器，则实际信号输出仅为满量程的10%，此时信号噪声占比高，误差可能达到2%~3%。

实操建议：在选型前，务必通过历史数据或实测，确定张力范围的最大值和平均值，然后选择量程为最大张力的1.2~1.5倍的传感器。例如，最大张力80N，则应选择100N或120N量程的传感器。这样既能保证安全余量，又能使工作点落在最佳线性区。

我接触过的一家纺织厂，曾为了兼容不同产品线，统一采购200N量程传感器，但细纱工序实际张力仅20N。更换为50N量程的定制型号后，张力波动从±5%降到±1.5%，断头率下降了40%。所以，选型不是越大越好，而是越“准”越好。

二、安装环节：机械刚度与对中问题的处理

即使传感器本身精度再高，如果安装时机械刚度不足或导轮不对中，测量值也会严重失真。典型场景是传感器支架采用薄壁铝材焊接，运行中产生0.1mm的弹性变形，就可能导致张力读数波动达到2~3N。我亲眼见过一条涂布产线，工程师反复校准传感器，但张力始终不稳定，最后发现是安装底座螺丝松动导致。

实操建议：传感器安装基座应采用厚度不低于8mm的钢板或铸铁材料，并确保安装面平面度在0.05mm以内。使用扭力扳手按厂家推荐力矩（通常10~15N·m）锁紧螺丝，并在底座与机架之间涂抹螺纹锁固胶。同时，导轮轴线与传感器受力方向必须垂直，偏差角应控制在0.5°以内。

一个实用的检查方法：在安装完成后，用手轻轻按压传感器附近的机械结构，观察张力读数变化。如果读数变化超过0.5N，说明机械刚度不足或存在晃动点，需要加固或调整。某包装材料企业按此方法整改后，传感器重复性误差从±2%降至±0.5%。

三、校准与维护：零点和温漂的日常管理

传感器在出厂时虽然经过线性校准，但长期使用后，零点漂移和温漂会影响精度。特别是在车间温度变化超过10°C的环境下，未进行温度补偿的传感器可能产生0.1%~0.2%FS/°C的附加误差。一台100N量程的传感器，若温差20°C，最大误差可达4N，足以导致工艺失控。

实操建议：建立每周一次的零点校准制度。在无张力状态下，将传感器输出归零，并记录当前温度。如果发现零点偏移超过满量程的0.5%，应检查传感器是否受到机械应力或湿度影响。对于有温漂补偿功能的传感器，建议每季度在恒温环境（如25±1°C）下进行一次多点标定。

此外，定期清洁传感器弹性体表面的油污和粉尘也很重要。我曾遇到一家线缆厂，因长期不清理，传感器表面附着0.3mm的胶垢，导致读数偏高5%。使用无水乙醇和软布擦拭后，恢复精度。巧之力科技在这方面推出过一套免工具快速拆装校准工装，将校准效率提升了50%，非常适合产线频繁切换产品的场景。

精度提升不是一蹴而就的，而是选型、安装、校准三个环节环环相扣的结果。当你将传感器工作点控制在最佳区间，确保安装刚度与对中，并建立常态化的校准机制后，张力控制的稳定性就会从“及格”走向“优秀”。
