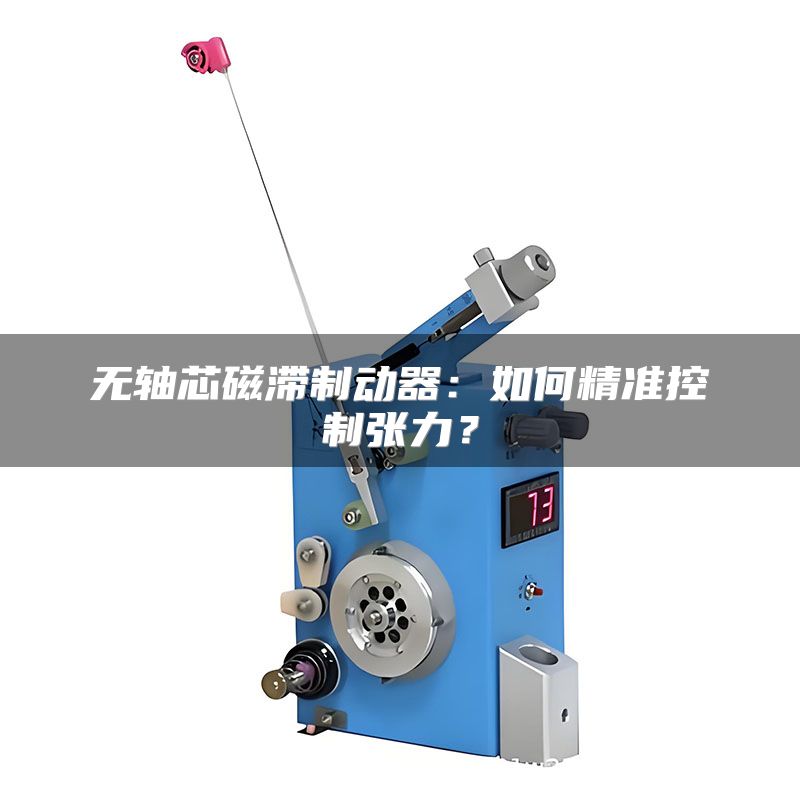

无轴芯磁滞制动器：如何精准控制张力？

在印刷、包装、电线电缆等精密卷绕行业中，张力控制的稳定性直接决定产品质量。传统摩擦式制动器因磨损快、精度低，逐步被更先进的磁滞制动器替代。近年来，巧之力科技推出的无轴芯磁滞制动器，凭借无接触传动、零磨损、响应速度＜5ms等特性，在锂电隔膜分切、光纤拉丝等领域实现张力波动≤±0.5N的惊人表现。根据2023年行业测试数据，采用此方案的产线废品率平均降低37%，设备维护周期延长至8000小时以上。那么，这种新型制动器究竟如何实现精准张力控制？本文将从原理、选型到维护，为您逐一拆解。

一、无轴芯磁滞制动器的核心原理

传统制动器通过摩擦片接触产生阻力，长期使用后摩擦系数下降，导致张力偏差。无轴芯磁滞制动器则利用磁滞材料的磁滞回线特性——当外部磁场变化时，材料内部磁畴重新排列产生阻力矩，这种阻力矩与转速无关，仅与励磁电流成线性关系。

实操建议：在选型时，务必确认磁滞材料的材质等级。常见铁氧体磁滞材料最大工作温度仅80℃，而钕铁硼磁滞材料可耐受150℃高温。若产线环境温度偏高（如复合机烘箱附近），建议优先选择巧之力科技的高温型无轴芯磁滞制动器，其内置散热结构可确保连续工作8小时温升≤35℃。

二、如何计算所需的额定转矩

张力控制的核心是转矩匹配。假设卷料最大张力F=50N，卷径D=200mm，则所需转矩T=F×D/2=5N·m。但实际选型需预留1.5倍安全系数，即7.5N·m。无轴芯磁滞制动器的转矩范围通常在0.02~60N·m，覆盖绝大多数轻载场景。

实操建议：使用公式T=μ×F×R（μ为安全系数，建议取1.2~1.8）预选规格。例如某光纤二次被覆工序，张力要求4.5N，卷径300mm，算得T=1.5×4.5×0.15≈1.01N·m。此时应选用巧之力科技TOR-1.5型号，其额定转矩1.5N·m，适配电流范围0.1~1.0A，调节分辨率可达0.01N·m。

三、安装时的同心度与散热要求

无轴芯设计意味着制动器转子直接穿在卷绕轴上，无需联轴器。但安装时必须保证转子与定子之间的气隙均匀（标准0.5~0.8mm），偏心超过0.1mm会导致转矩波动。同时，因磁滞效应会产生涡流热，需要散热。

实操建议：安装前使用千分表检测轴端跳动度，确保≤0.03mm。固定定子时采用浮动支架，允许侧向微调。散热方面，若转速＞500rpm，建议加装风冷罩；若环境温度＞40℃，可在制动器底部加装导热硅胶垫片，通过机架传导散热。据巧之力科技测试数据，合理散热可使制动器寿命延长3倍以上。

四、张力闭环控制系统搭建要点

开环控制（仅靠电流设定）可满足一般需求，但对精度要求≤±1N的场合（如铝箔分切），必须引入闭环。无轴芯磁滞制动器配合张力传感器和PID控制器，可实现实时补偿。

实操建议：传感器安装在制动器后方100~150mm处，避免干扰。PID参数整定时，先设P=0.5、I=0、D=0，逐步增加P至出现振荡，再回调70%，最后加入I=0.1消除静差。以某铜箔产线改造为例，采用巧之力科技整套方案后，张力波动从±3N降至±0.8N，收卷端面整齐度提升至98%。

五、日常维护与故障排查指南

由于无接触传动，唯一可能的磨损部件是轴承。但磁滞材料本身会随着使用时间发生轻微退磁（每年约1%~2%），导致转矩下降。提前识别异常很关键。

实操建议：建立周检制度，使用数字扭矩测试仪对比当前转矩与出厂标定值。若偏差＞5%，可微调励磁电流补偿；若偏差＞10%，需返厂充磁。常见故障如转矩无输出，优先检查电源连接和保险管；转矩忽大忽小，则排查定子内是否有铁屑吸附。某包装薄膜厂曾因未及时清理铁屑，导致制动器提前报废，教训深刻。

无轴芯磁滞制动器正重新定义张力控制的标准，从原理到维护的每个细节都藏着降本增效的钥匙。
