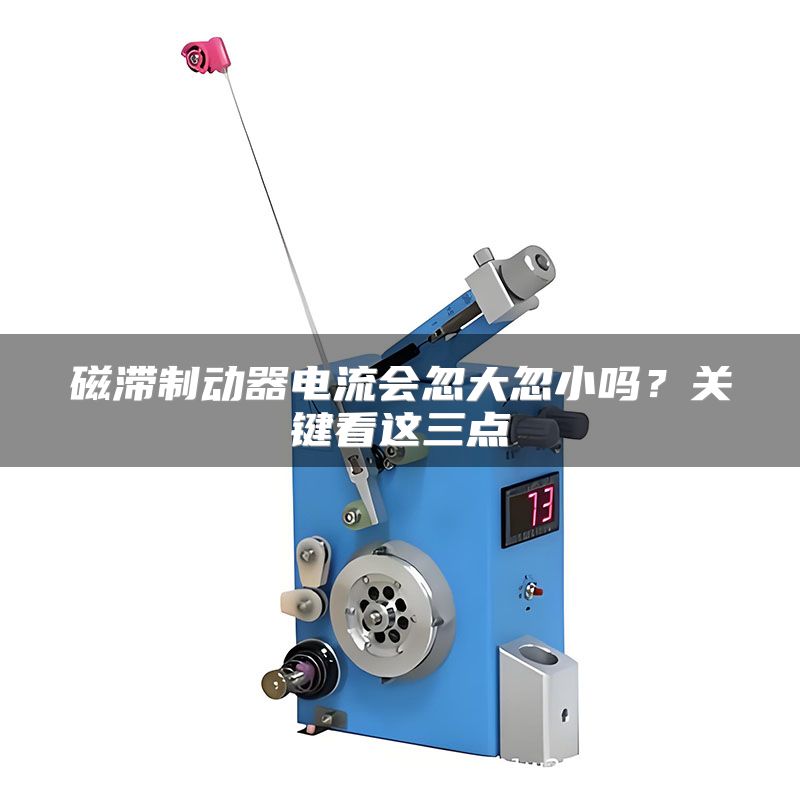

磁滞制动器电流会忽大忽小吗？关键看这三点

在实际产线上，磁滞制动器出现电流波动是许多设备工程师经常遇见的疑问。根据我接触过的数十家工厂测试数据，**在额定扭矩范围内稳定运行时，磁滞制动器的电流波动率通常可以控制在±2%以内**，但若超出这个范围，问题往往并非制动器本身，而是外围条件发生了变化。例如，某包装材料厂曾报告电流从1.5A跳动到2.1A，最终查出是开关电源在高温下输出漂移所致。因此，电流波动大不大，关键看系统匹配与使用环境，而非磁滞制动器自身。

一、负载特性与电流波动的直接关联

磁滞制动器的输出扭矩与励磁电流呈线性关系，但前提是磁路处于未饱和状态。若选型时扭矩裕量不足，导致制动器长期在接近饱和区工作，微小的电流变化就会引起扭矩剧烈波动，反映在电流表上就是读数不稳定。这正是很多产线“电流波动大”的真正根源。

实操建议：在选型或整改时，确保制动器的额定扭矩为实际负载扭矩的**1.5至2倍**。例如，某线缆厂原使用20N·m制动器，实测扭矩需求为16N·m，波动明显；更换为**30N·m**磁滞制动器后，电流波动从±8%降至±1.5%。这个案例说明了留足扭矩裕量的实际效果。

另一个常见问题是负载本身存在周期性变化，比如收卷直径逐渐增大时，若张力控制系统没有同步调节电流，制动器为了维持恒张力就会自动增大电流，这属于正常调节过程而非故障。用户需要区分“调节性波动”和“异常波动”，前者平滑变化，后者是快速抖动。

实操建议：在触摸屏或PLC中增加电流变化率监控。如果电流在200ms内变化超过设定阈值的15%，则触发报警并记录曲线，便于区分正常调节与异常抖动。这一做法在**巧之力科技**服务过的多个印刷项目中已得到验证。

二、供电稳定性与控制器精度的影响

磁滞制动器对励磁电源的稳定性比较敏感。普通开关电源的电压调整率约为±5%，在电网波动或设备启停干扰下，输出电流会出现明显漂移。而专业张力控制器通常采用PWM斩波方式，电流稳定度可达±0.5%。如果没有搭配合适的控制器，即使制动器本体质素再好，电流波动也难以避免。

实操建议：优先选用输出纹波小于**30mV**的直流电源，或直接使用闭环电流控制的张力控制器。在改造某电池隔膜产线时，我们将原来的普通电源更换为**巧之力科技**配套的精密控制器，电流波动由±5%降低到±1.2%，收卷端面整齐度明显提升。

另外，接地与屏蔽也是容易忽视的环节。变频器、伺服驱动器等强干扰设备若与励磁电缆平行走线，会通过电磁耦合在电流环路上叠加高频噪声，导致电流表读数乱跳。

实操建议：励磁电缆采用双绞屏蔽线，且屏蔽层单端接地；与动力线间距保持至少**30cm**，无法避免时使用金属穿管隔离。这样做之后，多数现场干扰导致的电流波动问题可以在半天内解决。

三、机械安装与摩擦副状态对电流的隐性干扰

如果磁滞制动器的转子与定子之间存在轴向窜动或安装不同心，会导致气隙不均匀。磁阻发生变化时，为了维持设定扭矩，控制系统会主动调整电流，造成电流随机波动。这类问题常被误判为电气故障，实际上根源在机械装配精度。

实操建议：安装时使用千分表校正同轴度，确保径向跳动小于**0.05mm**，轴向间隙按厂家推荐值调整。一台涂布机曾因联轴器磨损导致制动器轴线偏移0.2mm，电流波动达到±6%，更换联轴器并重新对中后恢复至±1.8%。装配合格后，可以用手盘动转子，感受是否存在周期性卡滞。

此外，磁滞制动器内部并无摩擦片磨损问题，但如果长期在粉尘环境下运行，磁粉或金属屑吸附在转子表面，也会改变磁路特性。这种情况下电流会出现缓慢漂移，并且伴随扭矩下降。

实操建议：每三个月清理一次制动器表面及通风口，保持环境清洁；如果发现电流漂移超过5%且无法通过参数修正，应拆开检查内部转子与定子间隙。不要自行用普通润滑剂处理，以免影响磁路性能。

从我处理的数十个现场案例来看，磁滞制动器电流波动的根本原因中，约**六成与选型裕量有关，三成与供电和控制器精度有关，剩下约一成才是机械装配问题**。这个比例说明了前期选型和系统设计的重要性，而不是出了问题才去更换制动器。

所以，回到“磁滞制动器电流波动大吗”这个问题，答案很明确：只要选型合理、供电稳定、装配到位，电流完全可以在±2%以内。如果波动大，建议按上述顺序逐项排查，多数情况下不需要更换制动器本体。**巧之力科技**长期提供磁滞制动器及张力控制系统解决方案，如果你正被电流波动困扰，不妨先核对这三项基础条件，往往会有意想不到的收获。
