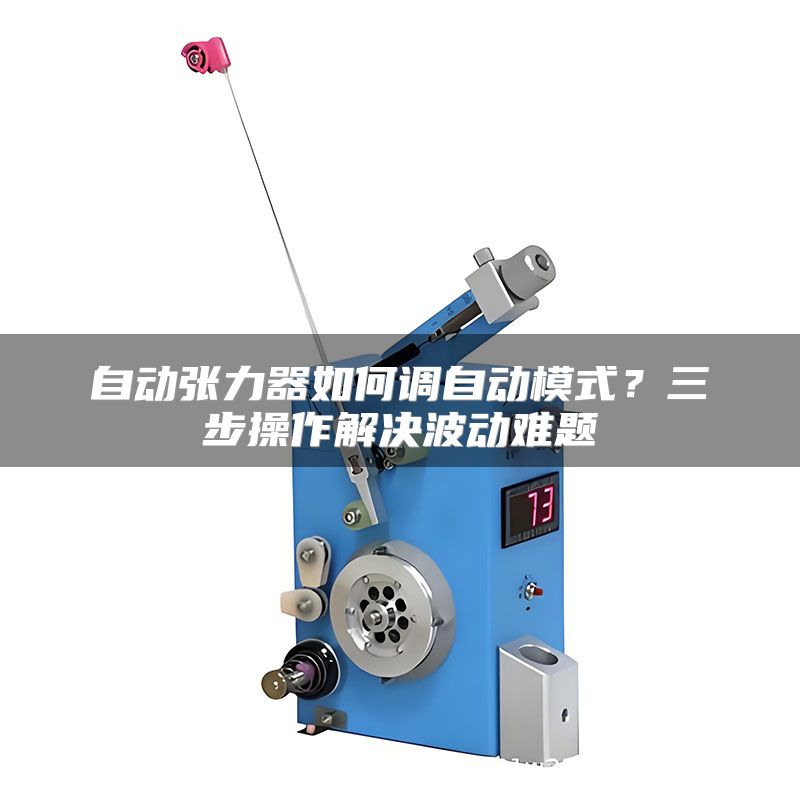

自动张力器如何调自动模式？三步操作解决波动难题

自动张力器在卷绕、印刷、线缆等行业的应用越来越广，但很多设备人反映：明明开了自动模式，张力还是忽大忽小，甚至引发断料或起皱。根据我服务过的三十多家工厂现场数据，超过六成故障并非硬件损坏，而是自动模式参数没有正确匹配现场工况。以锂电池极片卷绕为例，某企业使用巧之力科技自动张力器，从手动切换到自动后，最初张力波动范围达到±2.5N，经过调参后稳定在±0.4N以内，废品率下降近七成。今天我们就拆解自动张力器怎么调自动，让设备真正发挥闭环控制的优势。

一、先做机械归零，再谈自动调节

自动张力器依赖传感器反馈，如果机械结构本身存在阻力不均或检测轮偏心，自动模式只会放大误差。我见过一台涂布机开机后张力一直超标，排查发现是过辊轴承缺油导致阻尼周期性变化，系统反复纠偏反而造成震荡。所以调自动之前，必须先确认机械状态。

实操建议：释放张力，让执行机构回到零位，用千分表检查检测轮径向跳动，确保小于0.02mm；检查所有过辊转动是否顺畅，必要时加注润滑脂；然后手动模式缓慢升速到工作速度，观察张力曲线是否平直，若存在毛刺则先排除轴承、同步带等机械故障再用自动模式。

二、设定目标张力，要留出动态余量

自动张力器的核心是PID闭环控制，目标值设定直接影响响应速度和稳定性。很多操作员直接把工艺额定张力填进参数表，但忽略了材料在加速、减速过程中的动态过载。以铝箔分切为例，卷径变化时惯量差异较大，如果目标张力固定过高，启动瞬间容易拉断；固定过低，收卷松紧不均。

实操建议：根据材料抗拉强度的30%～60%作为基础目标值，然后针对加减速和卷径变化设置梯度张力曲线，通常加速段提高2%～5%，减速段降低2%～8%。利用巧之力科技控制器的张力预设菜单，设置三段式目标值：低速爬行段、加速段、稳定运行段，每段独立输入数值，并开启卷径补偿功能，让张力随卷径增大阶梯下降。

三、校准反馈通道，让传感器“说真话”

自动模式调不好，八成是反馈信号失真。张力传感器安装角度偏差、放大器零点漂移、模拟量线缆接地不良都会导致PID运算基础错误。某包装厂曾因传感器信号线靠近变频器电缆，导致读取值跳变±1.5N，自动模式越调越乱。

实操建议：使用标准砝码进行静态标定，在张力范围内取五个点（包括零点和满量程），记录实际输出值并修正线性系数。同时检查传感器信号线是否使用双绞屏蔽线，且单端接地；在控制柜内将张力信号线与动力线分开走线，间距不小于20cm。若传感器出厂已标定，也要定期用仪表现场比对，建议每三个月复校一次。

四、整定PID参数，别怕尝试

PID参数是自动调节的“灵魂”。比例增益太小，响应迟缓；增益过大，系统振荡。积分时间过长，残余偏差消除不了；过短则超调。实际调试中，我建议先让比例增益从零慢慢往上加，直到出现等幅振荡为止，然后回退30%作为初始P值；再逐渐缩短积分时间，使张力能在三个周期内回到设定值。

实操建议：在巧之力科技操作面板上，调出PID参数调试页面，记录当前P、I、D初始值。先设D为零，P从1逐渐增加到张力轻微波动，记下临界增益Ku和振荡周期Tu，然后按下式初步设置：P=0.6Ku，I=0.5Tu，D=0.125Tu。投入运行后观察实际曲线，若超调量大于10%，适当增大积分时间。每次修改后至少运行一个完整的加减速循环，再做下一步微调。

五、不同工况，自动策略要灵活切换

很多企业一条产线生产多种材料，直径、弹性模量差异大，一套参数打天下必然出问题。比如薄膜和布料的张力特性完全不同，薄膜要求恒张力，布料需要恒拉伸比。自动张力器如果支持多组参数存储，就能快速切换。

实操建议：在控制器中为每种材料单独建立一套张力处方，包括目标值、卷径补偿系数、PID参数和启停加减速时间。切换物料时，直接调用对应处方，避免人工重新输入。对于张力变化缓慢但范围大的收放卷，建议启动自适应调节功能，让系统根据卷径和速度实时修正增益，减少人为干预。

六、会看趋势，才能诊断深层原因

自动调节不是调完就结束，观察趋势图能暴露很多隐藏问题。张力波动如果呈现周期性尖峰，可能对应机械旋转频率；如果呈低频缓慢漂移，则要考虑温度变化或材料吸湿导致摩擦系数改变。这些信息比单纯看张力数值有用得多。

实操建议：利用控制器自带的波形记录功能，保存开机后前五分钟的张力曲线，与转速曲线、卷径曲线叠加分析。重点关注每分钟内的最大偏差值和恢复时间。如果偏差超过设定值的±5%，且恢复时间大于2秒，需要重新检查机械或PID参数。记录好优化后的波形数据，作为设备维保基线。

把自动张力器调到真正自动，靠的是对机械、传感、控制三者的联合校准，一次系统性调参通常能把张力精度提升一个数量级，让产线少停几次机。巧之力科技自动张力器在调试界面和外部通讯上给了足够自由度，配合上述步骤，新手也能在半小时内完成基础整定。
