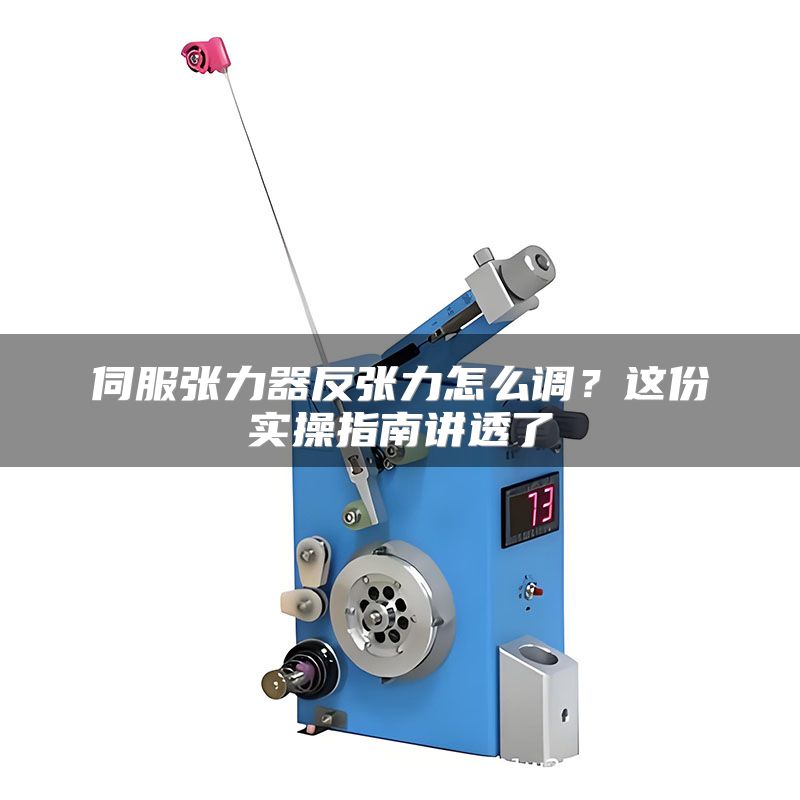

伺服张力器反张力怎么调？这份实操指南讲透了

伺服张力器在电子线材、光纤、医疗导管等精密卷绕场景中，反张力调节是决定收卷质量的核心操作。反张力并非单纯“调大调小”一个旋钮，它涉及到张力传感器反馈、伺服电机扭矩输出、材料弹性模量以及机械走线路径的协同匹配。以直径0.03mm的漆包线为例，反张力偏差超过±2cN就可能导致线圈内松外紧，甚至引发断线，据行业统计约67%的卷绕不良与反张力设定不当相关。巧之力科技在服务数百家线材加工企业的过程中发现，不少操作人员对“反张力”的理解仍停留在“紧一点、松一点”的层面，缺乏可量化的调节逻辑。本文将结合实战经验，拆解伺服张力器反张力调整的具体步骤、参数依据与常见误区，让您真正掌握这一关键操控技能。

一、先搞清反张力的作用方向与物理意义

反张力是伺服张力器通过电机主动施加的、与材料放卷方向相反的阻力。它的存在是为了抵消材料惯性、维持线弓稳定，确保收卷或后道加工时材料始终处于张紧状态。实际调节时，我们调的是伺服电机的反向扭矩值，而不是张力臂的弹簧压力。

操作前先确认控制模式：张力模式与速度模式下的反张力设定路径不同。张力模式下直接设定目标力值，速度模式下则需要先锁定速度环再补偿扭矩。建议首次使用将张力传感器置于整机机械中心位置，确保力值反馈准确，避免安装偏心带来的±5%误差。

二、从零开始的标准调校流程

采用巧之力科技CZ-TS系列张力控制器作为参考，反张力调节可拆解为五个标准步骤。第一步，在张力传感器无材料状态下执行零点校准，确保空载输出为0V或4mA；第二步，穿好材料，启动伺服但保持低速，观察实时张力是否稳定在设定值附近；第三步，使用张力计实测材料实际张力，与面板显示值比对，若偏差超过3%，需修正传感器的变送系数；第四步，逐步提升运行速度至工作速度的80%，观察张力波动幅度；第五步，根据波动情况微调伺服增益中的比例与积分参数。

若实际张力始终高于设定值，优先检查制动电阻是否过热，以及在降速区间是否启用了过大的动态制动扭矩。许多自动换盘机型在加速阶段会出现反张力瞬间偏大，可将加速时间从0.3秒延长至0.8秒，能显著削弱峰值冲击。

三、PID参数与反张力响应速度的匹配

反张力调节本质是一个闭环PID控制过程。P值决定响应速度，I值用于消除稳态误差，D值则抑制超调。对于直径较细的铜线或铝线，建议P值设置在80%左右，I值设置在6次/秒，D值调至较小或关闭，以免引入高频噪声。

现场可这样验证：在运行中用手指轻触线材，观察张力显示器回落时间。若回落超过0.5秒，说明I值过小或P值偏低；若出现张力值快速振荡，说明D值过大或机械谐振已发生。此时可将伺服驱动器中的陷波滤波器频率与机械固有频率对齐，通常能抑制大部分抖动。

四、穿线路径与过线轮阻力对反张力的扰动

很多反张力调不稳的案例，根源在机械走线而非控制程序。过线轮轴承卡滞、导轮V型槽磨损、材料与瓷眼摩擦系数变化，都会让张力传感器读数与实际值产生偏差。曾有一家线缆厂反馈反张力波动超过10%，排查后发现是一个过线轮上沉积了微量油污，清洁后波动立刻降至2%以内。

日常维护中建议每班次检查线材与所有接触面的润滑状态，并使用酒精棉清洁传感器轮槽。安装时确保材料在过线轮上的包角大于90度，否则传感器无法正确感知材料张力。若发现张力传感器数据漂移，可在主机人机界面中执行自动清零，并锁定此时的零点电压。

五、加减速阶段的反张力补偿策略

伺服张力器在设备加减速时最容易出现反张力失控。加速瞬间材料被快速拉动，张力会瞬间下降；减速时材料惯性向前冲，张力会瞬间冲高。针对这一现象，需要在控制器中选择“动态张力补偿”功能，根据设备主轴转速变化率提前调节伺服扭矩。

实操中可将储线器位置信号引入张力控制器，当储线器向满位方向偏移时，主动降低反扭矩；反之则提高反扭矩。某医疗导管生产企业应用此策略后，在150m/min的高速往复缠绕中，将张力波动控制在±1.5%以内，良品率从91.2%提升至98.7%。

此外，多工位设备各轴间的反张力应独立设定。收卷直径变化时，需要按当前卷径对张力目标值做锥度递减，通常锥度设定在20%左右，能有效避免内层材料被压伤。
