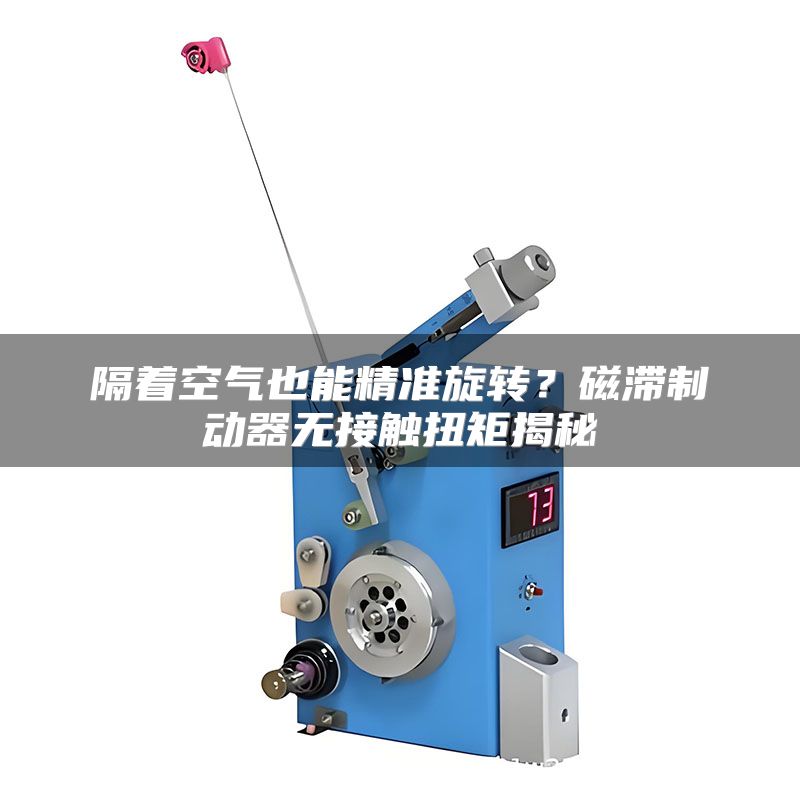

在工业张力控制领域，磁滞式制动器一直是个特殊的存在。很多人第一次接触它时都会好奇：没有刹车片，没有摩擦接触，转子凭什么能跟着定子旋转并产生阻力？其核心答案在于磁滞原理——当定子线圈通电产生磁场，转子在磁场中旋转时，其内部的磁滞材料会不断经历磁化和退磁的过程。这个过程并不需要物理接触，而是通过磁隙中的磁力线传递能量，从而产生平滑、恒定的制动力矩。以巧之力科技的典型应用为例，一台用于光纤绕线的磁滞制动器，能在0.02N·m的低扭矩下稳定运行，转速波动控制在±1%以内。这种特性在纺织、电线电缆、造纸等行业中尤其珍贵，因为张力控制一旦出现波动，产品良率就会明显下降。
磁滞式制动器的旋转并非依靠齿轮啮合或皮带传动，而是磁场在定子与转子之间的“隔空传递”。定子线圈通过直流电产生静态磁场，转子为实心金属圆柱体，外圈覆盖特殊磁滞材料层。当外部动力带动转子旋转时，磁力线穿过气隙进入磁滞层，驱动材料内部的磁畴转动。
每一次磁畴翻转都会消耗能量，这种能量被转换成热量散发掉，转子因此受到反向阻力。由于磁隙通常只有0.1mm至0.3mm，磁场强度极高，所以即便没有接触，旋转响应也极为迅速。
实操建议：在安装磁滞制动器时，请务必使用塞尺检查定子与转子之间的气隙均匀度，若气隙偏差超过0.05mm，会导致扭矩波动异常，此时应重新调整安装中心距，确保转子自由转动但无明显窜动。
磁滞制动器的旋转阻力完全取决于电流大小，换句话说，它的扭矩是由外部控制电路决定的。电流越大，磁场越强，磁滞层内磁畴翻转需要的能量就越多，转子旋转就越困难。反之，当电流降为零时，残余磁滞极小，转子几乎处于无阻尼的自由旋转状态。
这一点在启停频繁的卷绕设备中非常适用。例如锂电池极片涂布机的放卷端，要求起步时张力极小、加速后张力平稳上升，使用磁滞制动器就能通过电流斜坡实现0.3N·m到3N·m的无级调节，全程无阶跃冲击。
实操建议：在张力控制系统中，建议采用恒流源驱动替代简单的稳压驱动。因为磁滞制动器的线圈电阻随温度升高会变化，若使用稳压源，电流会漂移导致扭矩不稳，而恒流源能锁定电流值，确保旋转阻力不随温升改变。
磁滞式制动器在旋转过程中，磁滞损耗几乎全部转换为热量。以巧之力科技的某款6N·m磁滞制动器为例，在1000转/分钟连续运行时，发热功率可达150瓦。如果热量不能及时导出，磁滞材料性能会随温度升高而退化，导致扭矩衰减甚至失效。
实际应用中，直连负载时制动器壳体自然散热，但当转速超过1500转/分钟或扭矩使用率超过60%时，就必须考虑强制风冷或水冷。许多用户忽略散热条件，导致设备在夏季频繁出现扭矩下降，这并非产品缺陷，而是散热设计不足。
实操建议：设备选型时优先选用带独立风扇的磁滞制动器，并确保安装位置通风良好。若现场环境温度超过40℃，可在制动器表面加装散热片，并将安装底座调整为导热性好的铝合金材质，实测可将连续工作温度控制在80℃以内。
磁滞制动器有一个独特优势：它输出的扭矩与转速无关。这意味着在同一电流下，无论转子转速是50转/分钟还是3000转/分钟，制动力矩基本恒定。这一特性让它在高速绕线、光纤着色等工艺中大放异彩，因为张力不会随线速度变化而波动。
但需要注意的是，转速越高，滑差功率就越大。例如在1200转/分钟下维持5N·m扭矩，产生的滑差功率约为628瓦，这部分能量必须被有效散掉，否则制动力矩会因高温而下降。我曾见过一个案例：某包纱机厂家将扭矩调大后忽略了转速升高带来的热量，结果连续运转两小时后张力骤降，接线端子都因过热变色。
实操建议：在调试磁滞制动器时，先根据工艺目标张力换算扭矩，再计算对应转速下的滑差功率，通过公式P(kW)=T(N·m)×n(rpm)/9550核算散热能力。若计算结果超过制动器额定散热功率的80%，应降低转速或增大强制冷却风量。
磁滞式制动器是少有的正反转扭矩完全一致的旋转部件。因为磁滞损耗只与磁场强度和材料磁化频率有关，与旋转方向无关。这使得它非常适合频繁正反转的收放卷设备，比如双面胶涂布机在换卷时需要进行瞬时反转，传统摩擦制动器会产生颤振，而磁滞制动器则保持平滑输出。
此外，磁滞制动器在静止状态也能保持扭矩，这一点常被用于定位保持。在印刷机张力辊锁死时，只需持续通电，就能维持静止张力不变，不会像磁粉制动器那样产生静态摩擦噪音。
实操建议：当设备需要长时间静止保持张力时，可以将电流降低至额定值的50%，既能维持定位力，又能减少发热。若静止时间超过三十分钟，建议设置定时降流逻辑，在工艺允许范围内交替降低和恢复电流，防止线圈局部过热。
磁滞制动器的旋转是一场磁场与材料的默契配合，掌握其无接触传递扭矩的本质，就等于握住了张力控制稳定性的大门钥匙。
