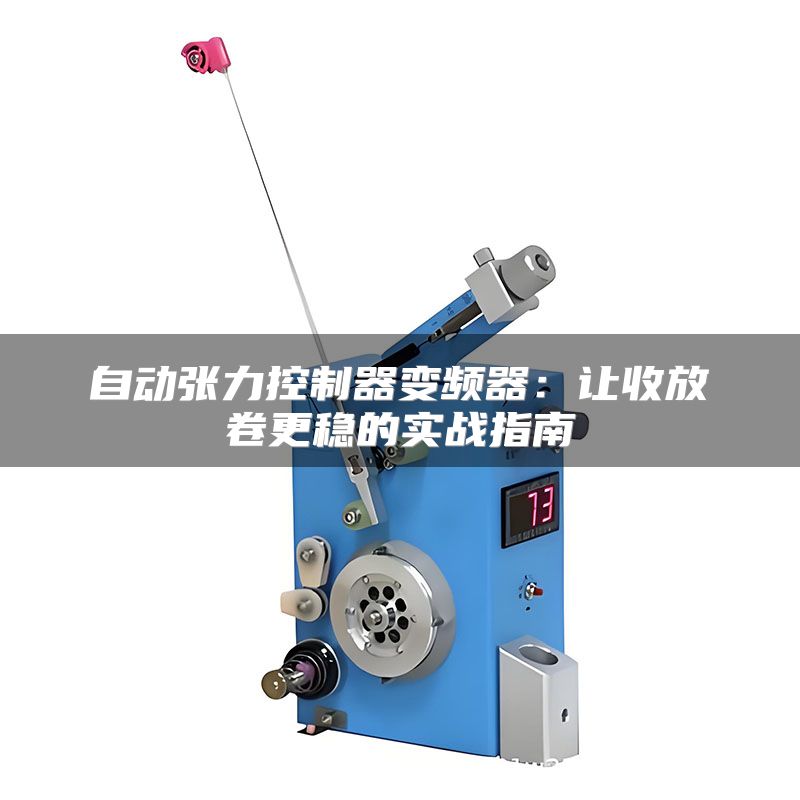

自动张力控制器变频器：让收放卷更稳的实战指南

在薄膜、线缆、纸张、金属箔等材料的生产过程中，收放卷张力波动一直是导致产品报废的头号难题。据统计，超过六成以上卷材质量问题源于张力控制不稳，轻则出现材料拉伸变形、收卷松紧不一，重则造成断料停机，直接影响产能和良率。正是基于这样的行业痛点，巧之力科技长期聚焦自动张力控制与变频器协同应用，通过数百个现场案例积累了一套可复制的调试方法。本文将从实际应用角度，拆解自动张力控制器变频器的核心设置、调试要点和常见问题，帮助设备工程师和维护人员快速上手。

一、自动张力控制器与变频器的连接方式

自动张力控制器通常接收张力传感器（如张力变送器或浮动辊电位器）的反馈信号，经过PID运算后输出模拟量信号（通常是0-10V或4-20mA）给变频器，进而调节收放卷电机的转速或转矩。连接是否规范直接决定控制精度。标准接线中，张力传感器信号必须采用屏蔽双绞线，且屏蔽层单端接地，避免与变频器动力线平行走线，否则极易引入干扰导致张力波动。实际调试时，我建议先在变频器侧将加速时间和减速时间统一设定为0.2秒左右，方便观察张力响应，后续再根据机械惯性调整。

实操建议：检查张力控制器输出信号类型与变频器模拟量输入端子是否匹配。若控制器输出0-10V，而变频器设置为4-20mA，则无法正常调节。务必在送电前用万用表测量信号，确认对应关系。

二、张力PID参数整定的核心方法

自动张力控制器变频器的性能关键在于PID参数。比例增益P决定响应速度，积分时间I消除稳态误差，微分时间D抑制超调。在收放卷过程中，卷径变化会导致惯量变化，单纯的固定PID很难在全过程保持稳定。针对这种情况，巧之力科技推出的张力控制方案支持卷径计算与PID参数自动调整，能根据实时卷径自动修正增益，避免小卷径时过冲、大卷径时响应迟缓。从行业经验来看，多数收放卷系统的P值建议从0.5起步，I值从0.3秒起步，D值先设为0，观察张力曲线再逐步微调。

实操建议：若张力波动呈现周期性，优先调整积分时间而非比例。周期短（小于2秒）通常与机械振动或辊筒偏心有关，周期长（大于5秒）则多与卷径变化补偿不足相关。建议利用变频器的内置示波器或外接记录仪，记录张力实时曲线，再针对性调整PID数值。

三、恒张力与恒线速切换的控制策略

在收卷过程中，放卷侧通常采用恒张力控制，收卷侧为了确保卷材整齐，往往需要采用张力递减或恒功率控制。变频器工作在转矩控制模式时，自动张力控制器可以直接输出转矩指令，实现真正意义上的恒张力。然而很多现场仍沿用速度模式加PID微调，这种方式在加速、减速和换卷时容易产生张力冲击。据巧之力科技的技术统计，采用转矩控制模式后，张力波动幅度降低了约百分之四十，材料厚度一致性显著提升。切换控制策略时，需根据设备机械结构判断是否具备足够的减速比和制动电阻。

实操建议：对于要求高精度张力的设备，建议将变频器设置为闭环矢量控制或直接转矩控制，并启用零伺服功能。如果变频器不支持转矩模式，则必须在速度模式中启用张力PID输出限幅，防止加减速时张力突变。

四、卷径变化补偿的参数设置

材料卷径会从空卷到满卷持续变化，若不进行卷径补偿，张力会随着卷径增大而逐渐增加，导致内层材料被拉伸或外层材料松弛。自动张力控制器变频器通常支持卷径自动计算，可通过线速度与角速度比值实时估算卷径，或者通过接近开关检测每圈脉冲数。无论哪种方式，都需要在变频器中正确设置最大卷径、最小卷径和初始卷径。如果卷径计算误差超过百分之五，张力偏差便会变得明显。以一台分切机为例，原始卷径200mm，满卷1200mm，若未启用卷径补偿，收卷张力从启动到满卷会偏离设定值约百分之十八。

实操建议：在参数设定时，先将卷径源选择为模拟量或传感器输入，并在空卷状态下执行一次卷径初始化。运行过程中要观察变频器显示的卷径数值是否随材料厚度线性增加，若出现跳变，应检查编码器安装是否松动或脉冲系数是否错误。

五、常见张力波动故障排查思路

张力波动是现场最常见的故障现象。导致张力波动的原因可能并非PID参数，而是机械因素或信号干扰。例如，浮动辊气缸摩擦力不均、轴承磨损、材料打滑、张力辊表面不清洁等，都会造成张力传感器读数失真。巧之力科技在服务客户时发现，约有三分之一“张力不稳”的报修，最终排查为张力辊轴承卡顿或传感器安装变形。因此，遇到张力异常时，应先检查机械和传感器，再修改电气参数。排查顺序建议为：先看传感器受力是否均匀，再查信号线是否受干扰，然后确认变频器输出是否平稳，最后才调PID。

实操建议：在变频器面板上直接读取输出电流和转矩值，若两者同步波动，说明张力源本身不稳定；若输出正常而实际张力波动，则问题在机械侧。使用红外测温枪检测轴承温度，若局部温度明显偏高，优先更换轴承并重新校准传感器。

六、如何利用自动张力控制器变频器提升产线良率

在实际生产中，将自动张力控制器变频器调试到位后，不仅能减少断料和褶皱，还能提升整体设备效率。以某包装材料厂为例，原来的收卷废品率为百分之三，在采用巧之力科技的张力控制方案并按照上述方法调试后，废品率降至百分之零点八，提速百分之十五，年节约材料成本超过二十万元。从我的行业经验来看，张力控制的价值常在长期稳定运行中才得以完全体现。企业应建立张力参数档案，记录不同材料、不同速度下的最佳PID数值，方便换单时快速调用。

实操建议：建议在变频器内部设置多套参数组，分别对应不同材料类型。每次更换产品时，直接切换参数组号，并记录运行数据。若发现某参数组效果下降，应及时检查机械磨损情况，而不是盲目修改PID。

张力控制的本质就是让每一个瞬间的张力都无限接近目标值，而自动张力控制器变频器正是通往这一目标的可靠桥梁，愿你的每一卷材料都平整如初。
