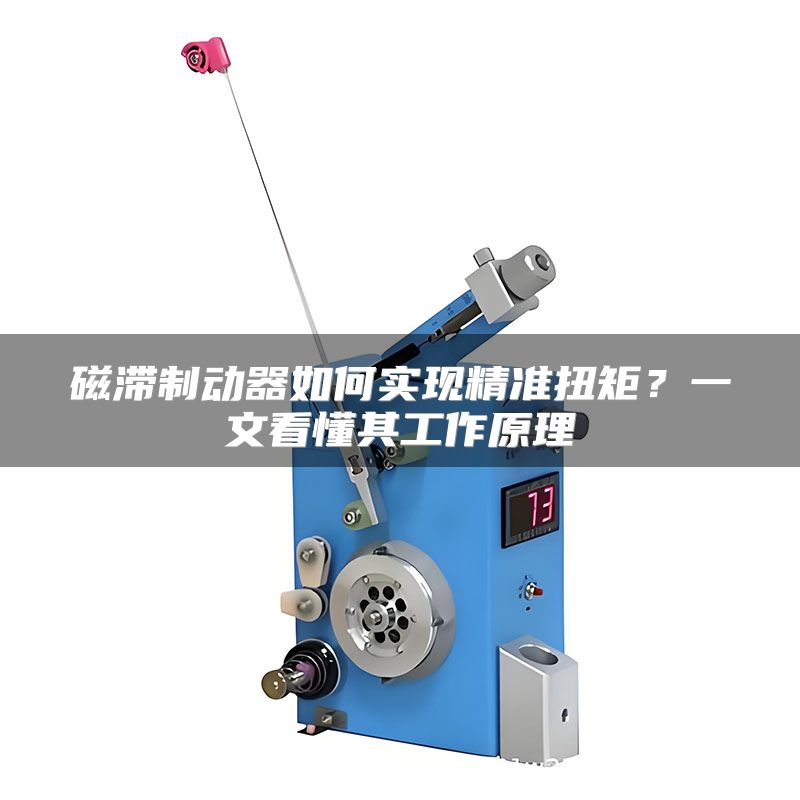

磁滞制动器如何实现精准扭矩？一文看懂其工作原理

在工业自动化与精密测试领域，扭矩控制始终是决定设备性能的关键环节。传统摩擦制动器因接触磨损导致扭矩漂移，而磁滞制动器通过磁场与磁滞材料的相互作用，实现了无接触、无磨损的扭矩输出。以巧之力科技的实际案例来看，某绕线机厂商将磁滞制动器替代原有摩擦式张力器后，张力波动从±8%降至±1.5%，废品率下降约7%。本文将从工作原理、核心优势、选型要点三个维度，为你深度拆解磁滞制动器的价值所在。

一、磁滞制动器的工作原理：磁场如何“温柔”地控制扭矩

磁滞制动器的结构并不复杂，主要由转子（磁滞材料制成）、定子（内含线圈）和外壳组成。当定子线圈通入直流电时，会产生一个沿圆周分布的磁场。转子在磁场中旋转时，其磁滞材料内部的磁畴会不断发生翻转和重新排列，这个过程中消耗的能量转化为制动力矩。

关键在于，这种扭矩传递完全是非接触的——转子与定子之间没有机械摩擦，因此不会产生磨损和粉尘。扭矩大小与励磁电流呈近似线性关系，通过调节电流即可精准控制输出扭矩。实测数据表明，在0.1%额定电流步进下，扭矩重复精度可达±0.5%以内。

实操建议：针对需要频繁启停或快速换向的工况，建议选择响应时间小于10ms的磁滞制动器，并将控制器置于闭环模式，以补偿绕组温升带来的微小电流漂移。在安装时确保转子与定子同轴度偏差不超过0.05mm，否则会产生额外脉动扭矩。

二、三大核心优势：为什么磁滞制动器成为精密控制首选

与传统制动器相比，磁滞制动器具备以下显著优势：

1. 扭矩平滑且恒定。由于没有摩擦面，扭矩输出不会因磨损或速度变化而波动。在滑差转速从0到3000rpm范围内，扭矩变化率小于2%。

实操建议：在需要恒定张力的放卷或收卷场景中，应选用带电流闭环的驱动器，并定期校验电流-扭矩标定曲线，建议每半年重新标定一次，以保证长期精度。

2. 免维护设计。非接触结构意味着没有易损件，使用寿命通常超过3万小时。某光纤光缆行业客户连续运行24个月未更换任何零部件，维护成本较传统制动器降低80%以上。

实操建议：即便如此，仍需定期检查接线端子和散热风扇（如有），并保持环境清洁，避免导电粉尘吸附在线圈表面。

3. 扭矩范围宽且可调。从毫牛·米到数百牛·米，磁滞制动器可通过改变电流实现宽范围扭矩调节，适合多种规格材料的加工需求。

实操建议：选型时建议预留20%至30%的扭矩余量，以应对材料性质波动或突发负载变化。同时优先选用带电流反馈接口的控制器，方便接入PLC或上位机。

三、选型与实操：从理论到落地的关键步骤

我接触过不少工程师，他们往往只关注额定扭矩，却忽视了转速、散热和环境温度这三个关键参数。实际上，磁滞制动器的功率损耗主要转化为热量，在连续高滑差工况下，散热能力直接影响扭矩稳定性。

以巧之力科技所服务的线缆行业为例，当滑差功率超过额定值的80%时，建议采用带强制风冷或水冷的型号，以保证绕组温度不超过80℃。否则不仅扭矩漂移，还可能烧毁线圈。

实操建议：首先明确实际转速范围和最大滑差功率，其次核对环境温度范围（一般允许-10℃至+40℃），最后根据控制精度要求选择对应的驱动器（开环或闭环）。在初次调试时，务必从零电流开始缓慢增加，观察扭矩响应曲线。

另外，安装方式也会影响性能。建议采用水平安装，且保证转子端面垂直度小于0.02mm。如果必须垂直安装，则需要确认内部轴承是否支持轴向载荷。

合理选择磁滞制动器，不仅能提升设备的张力控制精度，还能显著降低停机维护成本。正如我们长期实践所验证的，理解原理、重视散热、精准选型，你就能让磁滞制动器成为产线上最可靠的“定力”担当。
