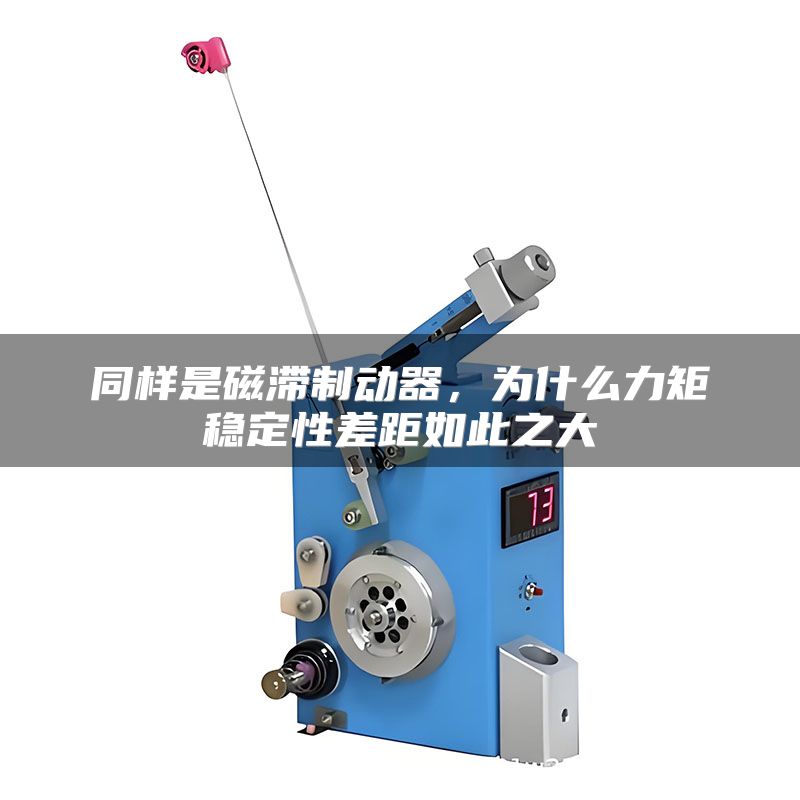

同样是磁滞制动器，为什么力矩稳定性差距如此之大

在工业张力控制现场，经常出现一种令人困惑的现象：两台标称参数一致的磁滞制动器，装在同一型号设备上，一台连续运行数月力矩输出始终如初，另一台却在使用数周后出现明显波动，导致收卷端面参差不齐，甚至引发产品报废。从事磁滞制动器研发制造十余年，我发现大多数力矩稳定性问题并非源于设计原理，而是藏在装配细节与使用习惯中。以巧之力科技出厂前的一组测试数据为例：同一批次产品在严格执行同心度校准后，力矩重复性误差由±2.4%收窄至±0.6%，效果立竿见影。本文将从装配精度、热管理及磁性材料退磁三个维度，剖析影响磁滞制动器力矩长期稳定性的深层因素，并给出可复盘的实操方案。

一、装配同心度：力矩波动的第一来源

磁滞制动器输出力矩的平稳性，首先取决于转子与定子之间气隙的均匀程度。当输入轴与负载轴不同心时，转子在旋转过程中会产生周期性径向跳动，导致气隙磁场被不断扰动。实测表明，当同心度偏差从0.05mm增大到0.15mm时，力矩波动幅度可增加近三倍，这种波动在低速工况下尤为致命，因为此时磁链变化率对气隙变化更为敏感。许多设备厂商为节省空间采用弹性联轴器直接连接，却忽略了联轴器本身的角向偏差，为后续张力不稳埋下隐患。

在安装磁滞制动器时，应使用百分表分别检测输出轴与负载端的径向跳动和端面跳动，确保同心度误差控制在0.03mm以内。若现场条件无法直接测量，可在联轴器处增设柔性传动环节，并采用激光对中仪进行辅助校正。值得注意的是，电机长期运行后轴承磨损会引发同轴度渐进劣化，因此建议每季度复检一次安装精度，而非仅在新机装配时校准。

巧之力科技在为客户配套磁滞制动器时，会随附一份《安装对中作业指导书》，其中强调了固定螺栓的拧紧顺序对止口面贴合度的影响。实际操作中很多维修人员习惯性按圆周顺序依次锁紧螺栓，这会导致外壳微量变形，使原本合格的同轴度遭到破坏。正确的做法是按对角顺序分三次逐步加力，每一次都保持相等的扭矩增量。

二、运行温度：隐藏的力矩曲线漂移推手

磁滞制动器的力矩产生依赖磁滞材料的磁化特性，而该特性与温度呈显著非线性关联。当制动器长时间处于滑差工况时，转子上产生的涡流损耗会持续转化为热量，若热量无法及时散逸，内部温度可轻易超过80℃。在此温度区间内，磁滞材料的最大磁能积会随温度升高而下降，导致相同励磁电流下的输出力矩出现漂移。曾经有客户反馈某批磁滞制动器在夏季下午时段张力明显减小，排查后发现是车间环境温度升高加上通风不良，使壳体温度突破了设计上限。

为保障力矩稳定性，应将磁滞制动器安装在通风良好且远离热源的位置，确保环境温度不超过40℃。若设备本身存在较强热辐射，可在制动器与热源之间加装隔热挡板，并视情况增加轴流风扇辅助散热。对于连续高滑差工况，建议联系制造商定制水冷或强制风冷结构，而不是简单增大制动器规格来分担热负荷。

从设计选型角度，我建议工程师在计算所需力矩时将额定值乘以1.3至1.5的安全系数，这并非为了弥补力矩不足，而是为了预留热稳定裕度。以巧之力科技的磁滞制动器产品为例，其标称力矩值均是在持续滑差且壳体温度稳定于70℃条件下测得，这意味着用户在常温间歇工况使用时能获得更充裕的稳定性储备。

三、磁滞层退磁：长期稳定性的分水岭

磁滞制动器的核心部件是覆盖在转子表面的磁滞层，它通过反复磁化来消耗能量并传递力矩。然而每一次磁化循环都会使磁滞材料内部畴壁发生微小位移，长期累积后会造成不可逆的磁性能衰减，宏观表现即为同等励磁电流下输出力矩逐年下降。根据对使用三年以上的制动器抽样检测，部分产品的力矩衰减幅度可达初始值的8%至12%。选用高钴含量的磁滞合金并优化热处理工艺，能显著提升材料抗退磁能力，这也是评价磁滞制动器制造水平的关键指标之一。

要延缓磁滞层退磁，首先应避免制动器长期处于过载状态，最大励磁电流不应超过额定值的110%。其次，在设备长期停机时应切断励磁电源，防止线圈持续通电产生恒定磁场加速材料老化。此外，定期检查励磁线圈绝缘电阻，防止因受潮引起的局部放电对磁滞层造成微损伤。
