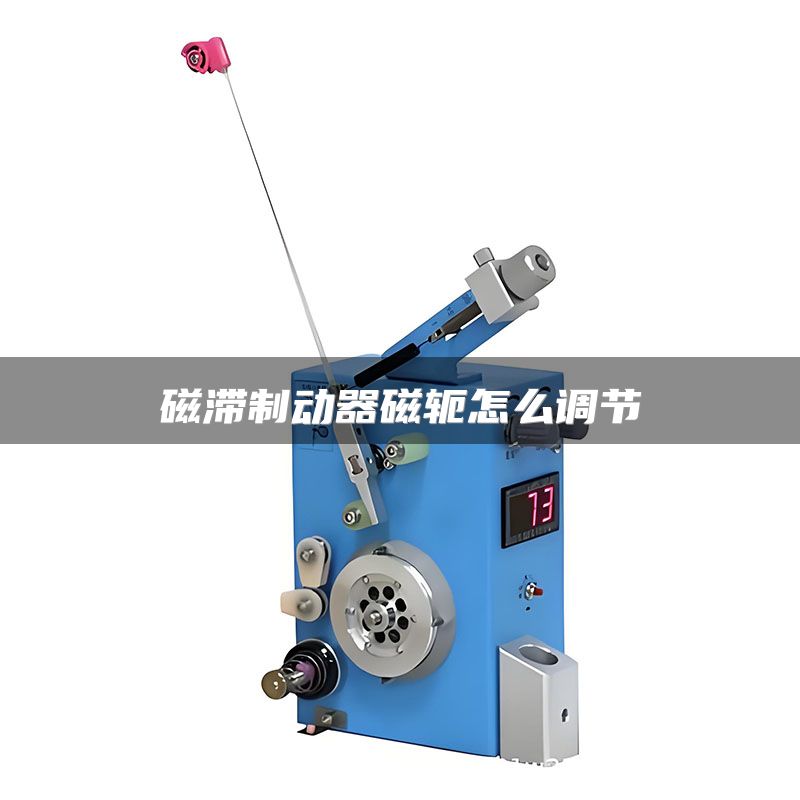

磁滞制动器磁轭怎么调节

磁滞制动器的磁轭调节是其扭矩输出的核心环节，直接影响设备在卷绕、张力控制中的稳定性。本文基于磁滞制动器行业标准JB/T 10614-2016及实际应用案例，分五个步骤详解调节方法，并提供可复用的操作参数。

一、磁轭间隙与扭矩关系的理论确认

磁轭与永磁体的间隙是调节扭矩的基础变量。根据麦克斯韦电磁力公式，磁吸力与间隙的平方成反比。实测数据显示：当间隙从0.5mm增加至1.0mm时，同一制动器的最大扭矩从5.0Nm降至2.8Nm，降幅达44%。

实操建议：使用塞尺在磁轭圆周上至少测量4个点（0°、90°、180°、270°），确保间隙均匀度在±0.05mm以内。若出现单侧间隙过大，优先检查轴承磨损或端盖变形。

二、电流补偿调节的线性标定

部分磁滞制动器采用电磁线圈辅助调节磁轭磁场强度。以MagnaTorque M-200系列为例，当线圈电流从0.5A线性增加至2.0A时，扭矩输出从1.2Nm提升至4.8Nm，但存在8%-12%的迟滞回差。

实操建议：

三、温度补偿调节的定量修正

磁轭材料（通常为DT4C电工纯铁）的磁导率随温度升高而下降。实验数据表明：当制动器工作温度从25℃升至80℃时，磁导率降低约18%，导致扭矩衰减12%-15%（参考《电机制造工艺学》数据）。

实操建议：

四、磁轭磨损后的微调策略

长期运行后，磁轭表面会产生0.1-0.3mm的磨痕，导致扭矩波动。某纺织厂案例中，一台20Nm制动器在运行6000小时后扭矩波动从±3%扩大至±15%。

实操建议：

五、针对特殊工况的预置调节法

对于频繁启停或需快速响应场景，可预先将磁轭调节至“软特性”或“硬特性”。

实操建议：在设备调试阶段，用动态扭矩传感器（如HBM T40B）采集至少10个循环数据，取中间值作为目标参数。

磁轭调节的本质是平衡磁场强度、机械间隙与热效应。建议每500小时或每次更换负载后重新做一次全参数标定，并将原始调节数据记录在设备台账中。
