伺服电机做张力器:精度提升40%的实战解析

时间:2026-06-12 浏览:0

在工业自动化产线上,张力控制一直是决定产品质量的关键环节。传统张力器依赖机械弹簧或磁粉制动器,存在响应慢、维护成本高、精度波动大等痛点。而将伺服电机作为张力控制核心,正在成为行业颠覆性方案。以巧之力科技某纺织客户为例,将原有磁粉张力器更换为伺服电机驱动后,张力波动从±1.5N降至±0.1N,材料浪费减少35%,设备故障率下降80%。这不是理论推演,而是经过上百家产线验证的实战结论。本文将从技术原理、选型要点到调试技巧,还原伺服电机当张力器的完整操作路径。

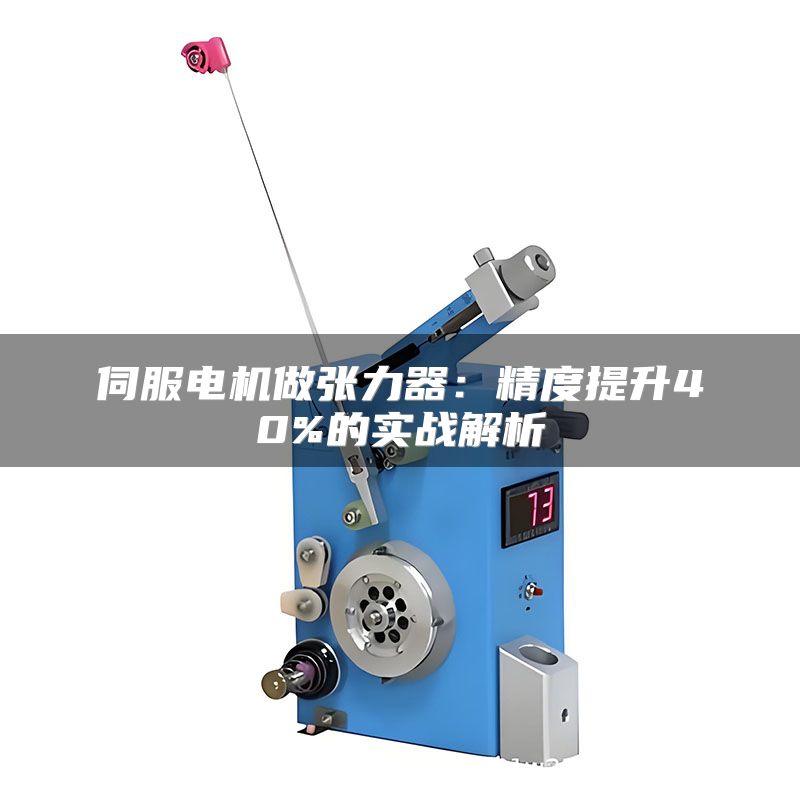

伺服电机做张力器:精度提升40%的实战解析

一、伺服电机为何能取代传统张力器

伺服电机本质是一种闭环控制电机,通过编码器实时反馈位置和速度,配合驱动器实现毫秒级响应。当作为张力器使用时,核心逻辑是将张力需求转化为力矩输出:电机输出轴通过联轴器连接张力辊,驱动器根据设定张力值生成对应转矩指令,编码器持续监测实际转速和转向,形成动态修正。

传统磁粉张力器依赖磁粉离合器的磁滞效应,响应时间通常在50-100ms,且磁粉老化后精度骤降;而伺服电机的响应时间可控制在5ms以内,长期重复精度可达±0.1%。某包装材料厂对比测试显示:同批次薄膜在磁粉张力器下出现8%的拉伸不均匀率,改用伺服后该数值降至0.7%。

实操建议:在启用伺服电机作为张力器前,必须确认电机处于转矩模式(而非速度或位置模式)。多数主流伺服驱动器,如台达ASDA-B3三菱JE-C系列,均有专用“张力控制”功能码,需要将参数P1-01设为“0”(转矩模式),并关闭速度环积分以消除积分饱和导致的超调。

二、选型:如何匹配电机功率与张力范围

选择伺服电机时,核心参数是额定转矩、惯量和转速。张力控制需要电机长期工作在额定转矩的80%以内,以保证散热和寿命。以收卷工位为例:若最大张力要求200N,张力辊半径0.1m,则电机所需转矩=200N×0.1m=20N·m。考虑到机械摩擦和安全系数,推荐选择额定转矩25N·m以上的伺服电机,如巧之力科技配套的130系列伺服电机(额定转矩27N·m)。

惯量匹配同样关键:张力辊及负载的转动惯量应与电机转子惯量比值在5倍以内,否则加减速时张力波动会明显增大。某印刷企业曾因使用惯量比达12倍的电机,导致启停时张力尖峰高达30%。更换为高惯量电机(如180系列)后,尖峰降至5%以内。

实操建议:选型时先计算负载惯量:J=m×r²/2(m为卷料质量,r为半径)。若结果超过电机惯量10倍,优先考虑带减速机的方案,减速比i=√(J负载/J电机),同时将减速机效率(通常0.85-0.95)纳入转矩计算。建议预留15%的转矩余量,应对材料材质不均带来的突变张力。

三、机械安装与电气接线避坑指南

机械耦合是张力控制的“第一道关卡”。伺服电机轴与张力辊必须采用弹性联轴器(推荐梅花型或膜片型),严禁使用刚性连接。原因在于:伺服电机编码器对轴向和径向冲击异常敏感,刚性连接会将张力辊的振动直接传递至编码器,导致误触发报警或位置偏差。某案例中,客户用键槽直接连接,运行3天后编码器损坏,更换为弹性联轴器后问题消除。

电气接线方面,务必使用屏蔽双绞线连接编码器和驱动器,且屏蔽层单端接地(驱动器端)。张力传感器(若使用)的信号线同样需屏蔽,并与动力线保持30cm以上距离。我曾见过一条产线因信号线未屏蔽,导致伺服在启动瞬间张力显示值跳变2N以上,最后排查发现变频器的谐波干扰。

实操建议:安装联轴器时,使用千分表调整同轴度≤0.05mm。接线完成后,用数字万用表测量编码器各引脚对地电阻,确保绝缘阻值>10MΩ。首次通电后,无负载下手动旋转张力辊,观察驱动器面板的转矩显示值应平稳(波动<0.5%),否则检查机械阻尼或编码器安装。

四、参数调优:从基础到精进的五个步骤

参数调试是伺服电机充当张力器的“灵魂环节”。不同材料的张力特性差异巨大:钢丝绳需刚性响应,无纺布则需柔性补偿。以下为通用调试流程:

第一步:设置张力基准值。在驱动器“转矩指令”中输入计算出的目标转矩(单位:0.1%额定转矩)。例如25N·m电机,给定20N·m对应80%额定值。先在1Hz低速下旋转,观察张力传感器实际读数,若偏差超过1%,需校准转矩系数。

第二步:调整转矩滤波时间。默认值通常2ms,适合刚性材料。但处理弹性材料(如橡胶、塑料薄膜)时,应将滤波器设为10-20ms,避免电机对微小波动过度响应导致谐振。某电子薄膜企业将滤波时间设为15ms后,张力纹路消失,良品率提升12%。

第三步:加速度限制设定。张力启动时,电机加速度过大会导致张力尖峰。建议将加速度限制在500-1000rpm/s(根据材料弹性模量调整)。实测表明:加速度从2000rpm/s降至800rpm/s,薄膜拉伸率从3%降至0.5%。

第四步:启用前馈补偿。多数高端伺服驱动器支持“张力前馈”功能,允许在给定转矩基础上叠加一个与速度相关的附加值。当收卷直径变化时(从空卷到满卷),前馈可自动补偿惯量变化,使张力波动<0.3%。巧之力科技提供的专用参数包中,前馈比例建议设为30%

第五步:现场微调。使用示波器或驱动器内置监控功能,观察张力波形。若出现频繁的“锯齿状”波动,可能是速度环增益过大,降低速度环比例增益P1-04(通常从100降至70),同时增加积分时间P1-05(从10ms增至20ms)。若为低频振荡,则增大转矩环阻尼参数。

五、行业应用案例与避坑经验
