张力器伺服送线接线规范与实操要点

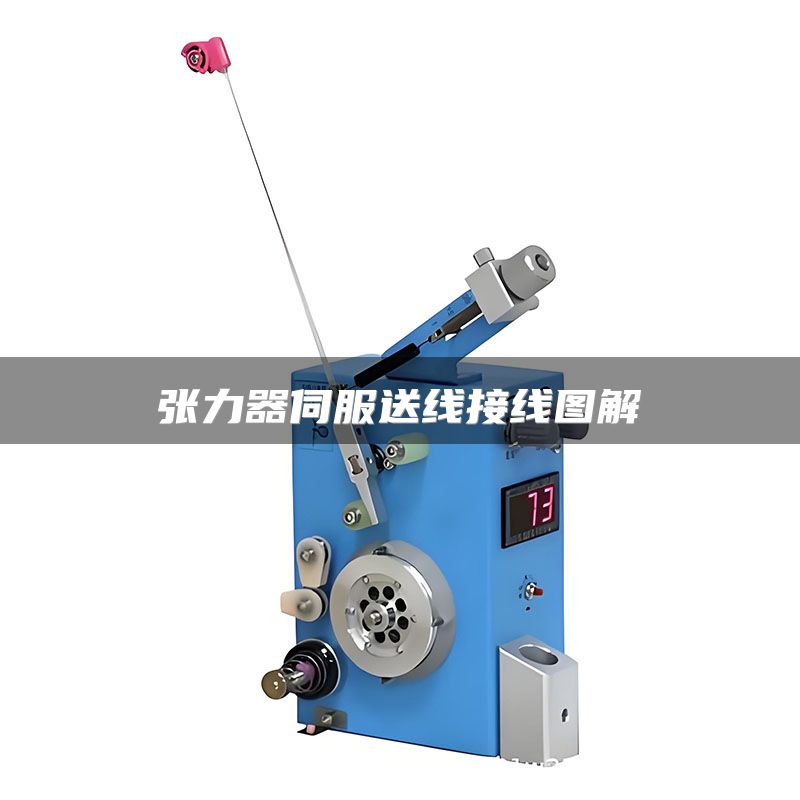

张力器伺服送线系统是绕线、线束加工、电子线圈制造等领域的核心装置，其接线质量直接决定设备运行稳定性、张力控制精度及生产效率。张力器伺服送线接线需遵循标准化流程，精准对接电源、控制信号、通讯接口与报警回路，避免因接线错误导致断线、张力波动、设备故障等问题。本文从接线前准备、核心接线步骤、关键接口说明、接线调试与安全规范五大方面，系统讲解张力器伺服送线接线实操要点，为技术人员提供专业参考。

一、接线前准备工作

张力器伺服送线接线前需完成设备、工具与环境的全面准备，确保接线作业安全高效。首先核对设备型号与配件，确认张力器、伺服驱动器、PLC、屏蔽电缆、接线端子等配件匹配，重点检查伺服张力器的 CN1 电源接口、CN2 信号接口及通讯接口完好无损坏。其次准备专用工具，包括万用表、压线钳、绝缘胶带、螺丝刀、屏蔽线剥线器等，所有工具需做好绝缘处理，避免带电操作风险。

同时清理作业环境，保持干燥、无尘、无强电磁干扰，环境温度控制在 0-45℃，湿度 40%-80% RH，防止潮湿或粉尘导致接线短路、信号干扰问题。最后熟悉设备说明书，明确张力器伺服送线系统的接线定义、电压规格及信号类型，重点区分电源正负极、输入输出信号端、断线报警端与通讯接口，避免接线混淆。

二、张力器伺服送线核心接线步骤

（一）电源接线

电源接线是张力器伺服送线接线的基础，需严格区分正负极，采用符合规格的直流电源。主流伺服张力器采用 24V DC 电源供电，最大工作电流 1A，多台张力器并联时需按数量选配额定电流充足的电源。找到张力器的 CN1 电源连接器，1 号端子接 0V（负极），2 号端子接 24V DC（正极），电源线选用 0.5mm² 以上的铜芯电缆，确保导电稳定。接线时需压紧端子，避免虚接，接线完成后用万用表测量电压，确认电压稳定在 24V DC，无短路、压降异常问题。

（二）控制信号接线

控制信号接线是实现张力调节、送线启停、张力切换的关键，核心对接 CN2 信号连接器与 PLC 控制端。CN2 连接器 1 号端子为断线信号端口（24V DC 正极），2 号端子为 0V 负极，用于传输断线报警信号，外部输入信号电流需控制在 10mA 以内，防止烧毁端口。张力切换信号采用 IO 开关量控制，张力器配置 3 路开关量接口，可通过 PLC 的 IO 口对接，实现 8 段预设张力的切换，满足不同线材与工艺需求。接线时使用屏蔽双绞线，屏蔽层单端接地，减少电磁干扰，确保信号传输稳定，避免张力调节滞后或误动作。

（三）伺服送线联动接线

伺服送线联动接线需实现张力器与伺服驱动器、绕线机的同步运行，核心对接伺服电机编码器线与驱动器控制端。伺服张力器采用永磁同步伺服电机，搭配高精度编码器，通过闭环控制实现主动送线，张力波动可控制在 ±0.5% 以内。编码器线需使用专用屏蔽线，单独走线远离动力线，避免信号干扰，严禁带电插拔编码器线，防止损坏编码器。伺服驱动器与张力器的通讯接口对接，支持 RS485、CAN 总线或以太网通讯，通过通讯可实现张力参数设定、数据读取与故障报警，提升系统智能化水平。

（四）断线报警接线

断线报警接线是保障生产连续性的重要环节，张力器自带断线报警功能，接线后可实时监测线材状态，断线时立即触发报警并停止送线。将 CN2 连接器的断线信号端与 PLC 报警输入端对接，公共端接 0V，信号端接 24V DC，设置为高电平有效。接线完成后进行断线测试，模拟线材断裂场景，确认报警指示灯亮起、设备停止运行，报警信号传输至 PLC，实现故障及时预警。

三、关键接口与接线注意事项

张力器伺服送线接线需重点关注接口定义与接线细节，避免常见错误。CN1 电源接口严禁正负极接反，否则会烧毁张力器内部电路；CN2 信号接口需区分输入输出端，断线信号端不可接入强电信号。屏蔽电缆的屏蔽层需单端接地，接地电阻小于 4Ω，减少外界电磁干扰，防止张力信号波动或送线速度不稳。多根电缆走线时，动力线与信号线分开排布，间距不小于 20cm，避免动力线干扰信号传输。

同时根据线材规格调整接线参数，细线径（0.02mm 以下）线材需采用超低张力控制，接线时优化信号屏蔽，减少干扰导致的断线问题；粗线径线材需确保电源供电稳定，避免大电流负载下电压压降异常。接线完成后整理线束，用扎带固定，避免线束拉扯或磨损，定期检查接线端子紧固性，防止长期运行后松动。

四、接线后调试与故障排查

接线完成后需进行通电调试，逐步验证接线质量与设备运行状态。第一步空载通电，接通 24V DC 电源，观察张力器指示灯亮起，显示屏正常显示张力值、线速度等参数，无报警提示。第二步信号测试，通过 PLC 发送张力切换信号、启停信号，确认张力器响应及时，送线速度平稳调节，无卡顿或抖动问题。第三步负载试运行，穿线后进行实际送线测试，监测张力波动范围，确保控制在 ±0.5%-±5% 以内，线材排布均匀，无断线、松线现象。

调试中常见故障及排查方法：张力波动过大，多为信号干扰或接线虚接，检查屏蔽层接地是否良好、端子是否紧固；断线报警误触发，可能是信号线短路或接地不良，排查信号线绝缘层与接线端子；伺服送线不动作，大概率是电源接线错误或伺服使能信号未接通，核对电源电压与控制信号接线。

五、安全规范与日常维护

张力器伺服送线接线必须遵守安全操作规范，严禁带电接线或更改线路，通电前需由专业人员核对接线无误。作业时佩戴绝缘手套，使用绝缘工具，避免触电风险；设备接地需可靠，接地电阻符合电气安全标准，防止漏电事故。日常维护中定期检查接线端子、电缆绝缘层，及时更换老化或破损电缆；清理接口灰尘，保持接触良好；避免强酸碱、油污腐蚀接线部位，延长接线使用寿命。

综上，张力器伺服送线接线是一项专业性极强的工作，需严格遵循标准化流程，精准完成电源、控制信号、联动通讯与报警回路的接线作业。规范的接线操作不仅能保障张力器伺服送线系统稳定运行，还能提升张力控制精度，减少断线、故障停机等问题，助力绕线、线束加工等行业实现高效、高精度生产。技术人员需熟练掌握接线要点与调试方法，严格遵守安全规范，确保设备长期稳定运行。
