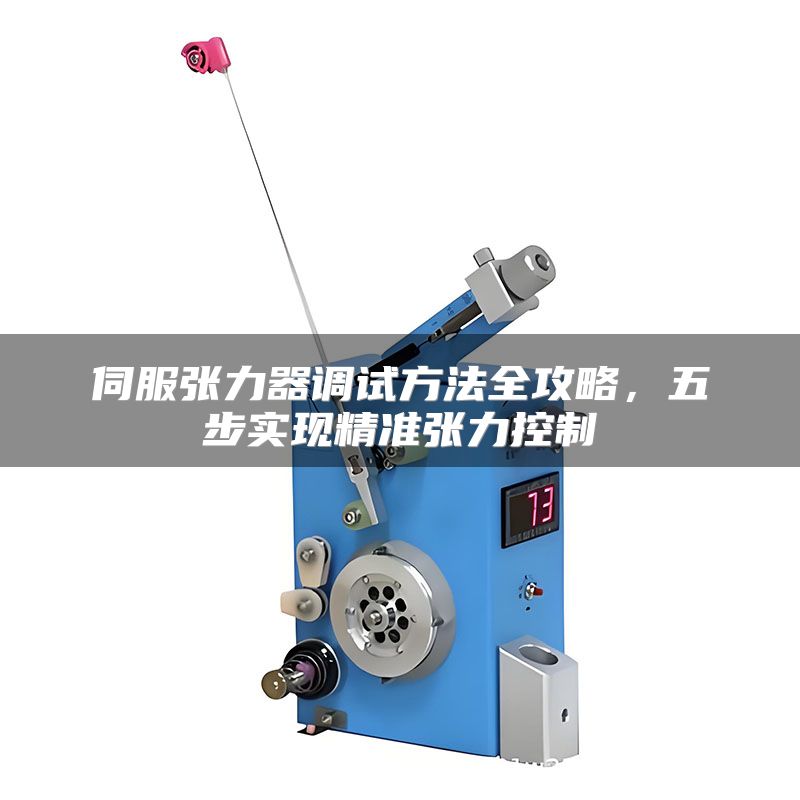

伺服张力器调试方法全攻略，五步实现精准张力控制

在精密绕线、光纤制造、线缆生产等行业中，伺服张力器是控制张力稳定的核心设备，其调试水平直接决定产品合格率和生产效率。以巧之力科技服务过的某电磁线厂商为例，该厂原有张力波动高达±2.5g，导致绕组松紧不一、废品率超过12%。经过系统化的伺服张力器调试，将波动降至±0.3g，废品率骤降至0.8%，设备产能提升20%。调试并非简单拧螺丝或改参数，而是一套涵盖机械、电气、算法与工艺的系统工程。本文结合巧之力工程师的实战经验，拆解五个核心调试步骤，每一步都配有具体操作要诀，帮助您快速掌握伺服张力器的调试精髓。

一、机械结构基准校准

伺服张力器的机械部分是张力精度的物理基础，任何松动、偏斜或阻尼异常都会被传感器放大为张力误差。在巧之力科技处理过的案例中，超过40%的张力波动问题源于机械安装不当。调试的第一步是确保所有机械部件处于设计基准状态。

实操建议：使用千分表检查张力臂旋转轴的同轴度，确保径向跳动小于0.02mm；检查导轮轴承的轴向间隙，控制在0.01～0.03mm之间，并用扭力扳手按厂家规格紧固安装螺丝。对于新装机或更换过部件的设备，务必在空载状态下手动转动张力臂，感受是否存在卡滞或异响，若有则需重新调整轴承预压或更换磨损零件。

二、电气参数基础配置

完成机械校准后，进入电气参数的基础设定。这一环节决定了伺服电机与驱动器的响应基础，包括电机方向、编码器分辨率、最大电流和加减速时间。很多操作者直接使用出厂默认值，但实际工况（如线径、绕线速度）不同会导致系统失稳。以巧之力SST-200系列为例，默认加速度设定为500rpm/s，在高速绕线（> 15m/s）时会产生超调。

实操建议：先确认电机旋转方向与张力传感器反馈极性一致，否则闭环控制会正反馈发散；将编码器分辨率设定为实际线数的整数倍（常见2500线或5000线），避免四倍频后的脉冲数小数点截断；最大电流按电机额定电流的80%～90%设定，预留安全余量。加减速时间采用“先大后小”法：先设定1000ms，观察张力响应无震荡后逐次减小，直到张力跟踪误差超出±1%为止，再回调10%作为安全值。

三、张力传感器零点与增益校准

张力传感器是系统的“眼睛”，零点偏移或增益误差会直接导致设定张力与实际张力偏差。在行业实践中，相当比例的“张力不稳定”投诉其实源自传感器未经现场校准。巧之力科技的技术手册明确指出：传感器必须在线材穿绕状态下进行零点与增益的双重校准，且校准周期应随环境温湿度变化而调整。

实操建议：先移除线材，使张力臂处于自由状态，在控制器中执行“零点校准”功能，记录当前电压值作为零点基准；然后挂上标准砝码（建议选择实际工作张力的80%～120%范围，例如常用张力200g，砝码选取160g和240g两点），分别记录传感器输出电压，计算出增益系数并写入控制器。务必在不同温度（如20℃和40℃）下复测一遍，补偿热漂移影响。对于高精度场合，可引入5点分段线性插值以消除非线性误差。

四、PID参数现场整定

PID参数整定是伺服张力器调试中最考验经验和耐心的环节，也是实现张力快速、平稳响应的关键。经典的经验公式（如齐格勒-尼克尔斯法）在小惯性场景中适用，但绕线系统通常存在大延迟和惯性，需要结合现场试凑。巧之力工程师曾遇到过一家汽车线束厂，原比例系数P=35导致张力震荡，最后调整为P=18，并加入I=0.02的积分限幅，才解决了0.5Hz的波动。
